راهنمای جامع اینراش کارنت

راهنمای جامع اینراش کارنت

1405/03/29

​راهنمای جامع اینراش کارنت (جریان هجومی)؛ علت‌ها، خطرات و روش‌های کنترل آن


​در دنیای مهندسی برق و سیستم‌های قدرت، پدیده‌های ناگهانی زیادی وجود دارند که می‌توانند پایداری شبکه و سلامت تجهیزات را به خطر بیندازند. یکی از حیاتی‌ترین و در عین حال رایج‌ترین این پدیده‌ها، جریان هجومی یا همان اینراش کارنت (Inrush Current) است.
​اگر تا به حال متوجه شده‌اید که در لحظه روشن شدن یک ترانسفورماتور بزرگ، الکتروموتور یا حتی وصل کردن یک پروژکتور LED قوی، نور لامپ‌های اطراف برای یک لحظه کوتاه افت می‌کند یا فیوز می‌پرد، شما دقیقاً اثرات اینراش کارنت را لمس کرده‌اید. در این مقاله تخصصی از مجله برق شاپ، قصد داریم به اعماق این پدیده الکتریکی سفر کنیم، دلایل شکل‌گیری آن را بررسی کنیم و ببینیم چطور می‌توان آن را مهار کرد.


​جریان هجومی یا اینراش کارنت چیست؟


​به زبان ساده، جریان هجومی به حداکثر جریان کشیده شده توسط یک مصرف‌کننده الکتریکی در لحظه وصل شدن به منبع تغذیه گفته می‌شود. این جریان که به آن جریان راه‌اندازی یا Surge Current نیز می‌گویند، به صورت گذرا (Transient) است؛ یعنی فقط برای چند میلی‌ثانیه تا چند ثانیه دوام دارد و سپس مقدار آن کاهش یافته و به جریان نامی یا عادی دستگاه می‌رسد.
​نکته کلیدی اینجاست که دامنه اینراش کارنت می‌تواند بسیار بزرگتر از جریان کارکرد عادی دستگاه باشد. در برخی تجهیزات مانند ترانسفورماتورها یا موتورهای الکتریکی، این جریان ممکن است بین ۵ تا بیش از ۱۵ برابر جریان نامی سیستم باشد.


​چرا جریان هجومی رخ می‌دهد؟ (علل فنی)


​برای درک علت وقوع اینراش کارنت، باید به رفتار قطعات الکتریکی در مواجهه با تغییر ناگهانی ولتاژ نگاه کنیم. این پدیده عمدتاً در سه دسته از تجهیزات رخ می‌دهد:


​۱. تجهیزات سلفی و مغناطیسی (ترانسفورماتورها و موتورها)
​وقتی یک ترانسفورماتور یا موتور القایی روشن می‌شود، هسته آهنی آن باید از وضعیت بدون مغناطیس به وضعیت مغناطیسی کامل برسد. در لحظه وصل کلید، اگر ولتاژ موج متناوب (AC) در نقطه صفر خود یا نزدیک به آن باشد، هسته دچار پدیده‌ای به نام «اشباع مغناطیسی» می‌شود. در حالت اشباع، امپدانس (مقاومت در برابر جریان) سیم‌پیچ به شدت افت می‌کند و شبیه به یک تکه سیم معمولی عمل می‌کند. این کاهش ناگهانی امپدانس باعث عبور یک جریان عظیم از شبکه می‌شود.

​۲. تجهیزات خازنی (بانک‌های خازنی و منابع تغذیه سوئیچینگ)
​خازن‌ها در حالت خالی (دشارژ)، مقاومت الکتریکی بسیار ناچیزی دارند و مانند یک اتصال کوتاه عمل می‌کنند. در لحظه وصل شدن ولتاژ به یک مدار خازنی، جریان بسیار بزرگی برای شارژ شدن خازن‌ها سرازیر می‌شود. این مسئله در درایوهای فرکانس متغیر (VFD)، اینورترها و منابع تغذیه کامپیوترها و لامپ‌های LED به وفور دیده می‌شود.

​۳. مصرف‌کننده‌های حرارتی (لامپ‌های رشته‌ای و المنت‌ها)
​برخی تجهیزات دارای «ضریب حرارتی مثبت» هستند. به این معنی که مقاومت الکتریکی آن‌ها در حالت سرد، بسیار کمتر از حالت داغ است. به عنوان مثال، رشته تنگستن یک لامپ قدیمی در حالت سرد مقاومت کمی دارد؛ بنابراین در لحظه روشن شدن، جریان شدیدی از آن عبور می‌کند تا گرم شود و مقاومت آن بالا برود.
​خطرات و آسیب‌های عدم کنترل اینراش کارنت
​اگر جریان هجومی در طراحی سیستم‌های برق صنعتی و ساختمان پیش‌بینی و کنترل نشود، می‌تواند خسارات سنگینی به بار آورد. مهم‌ترین آسیب‌های این پدیده عبارتند از:
​پرش کاذب فیوزها و کلیدهای حفاظتی: جریان بالا باعث عمل کردن ناگهانی کلیدهای مینیاتوری (MCB) و کلیدهای اتوماتیک (MCCB) می‌شود، بدون اینکه اتصال کوتاهی رخ داده باشد.
​افت ولتاژ شدید در شبکه: کشیده شدن ناگهانی جریان، باعث افت ولتاژ لحظه‌ای (Voltage Dip) در خطوط تغذیه می‌شود که می‌تواند عملکرد دستگاه‌های دیجیتال و حساس مجاور را مختل کند.
​جوش خوردن و نابودی کنتاکت‌ها: پلاتین‌های داخل کنتاکتورها، رله‌ها و کلیدها به دلیل جرقه ناشی از جریان هجومی بالا، به هم جوش می‌خورند یا ذوب می‌شوند.
​استرس مکانیکی در سیم‌پیچ‌ها: نیروهای الکترودینامیکی شدیدی که در اثر جریان بالا ایجاد می‌شوند، می‌توانند به عایق سیم‌پیچ موتورها و ترانس‌ها آسیب زده و عمر مفید آن‌ها را کاهش دهند.

سوختن پل‌های دیودی و خازن‌ها: در منابع تغذیه، این جریان می‌تواند مستقیماً به بخش یکسوساز آسیب بزند.

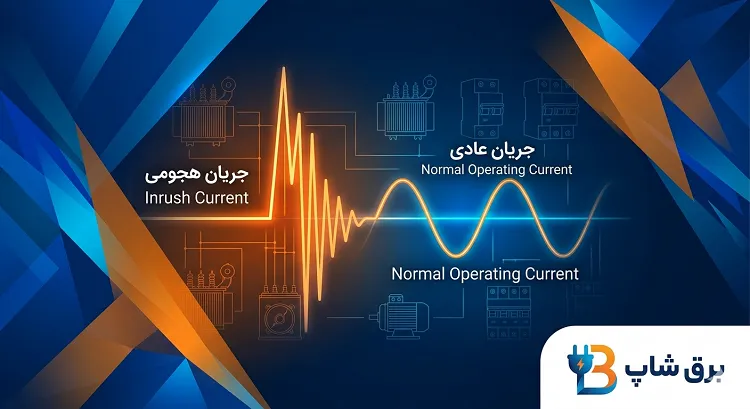

راهنمای جامع اینراش کارنت Inrush Current برق شاپ



روش‌ها و تجهیزات کنترل و کاهش جریان هجومی


​مهندسان برق برای مقابله با اینراش کارنت از استراتژی‌ها و قطعات مختلفی استفاده می‌کنند. بسته به نوع بار (خازنی یا سلفی) و توان سیستم، روش‌های متفاوتی به کار گرفته می‌شود:
​استفاده از ترمیستورهای NTC
​یکی از ساده‌ترین و ارزان‌ترین روش‌ها برای مدارهای الکترونیکی کم‌توان، استفاده از ترمیستور NTC (ضریب حرارتی منفی) است. این قطعه در حالت سرد، مقاومت بالایی دارد و جلوی جریان هجومی اولیه را می‌گیرد. با عبور جریان، ترمیستور گرم شده و مقاومت آن به شدت افت می‌کند تا مدار در حالت عادی با کمترین تلفات کار کند.
​مدار پیش‌شارژ (Pre-charge Circuit)
​در تجهیزات توان بالا مانند اینورترها و درایوهای صنعتی، از یک مدار جانبی شامل یک مقاومت توان بالا و یک کنتاکتور استفاده می‌شود. ابتدا جریان از طریق مقاومت به خازن‌ها هدایت می‌شود تا به آرامی شارژ شوند. پس از شارژ کامل، کنتاکتور اصلی وصل شده و مقاومت را از مدار خارج می‌کند.
​راه اندازهای نرم (Soft Starters) و درایوها (VFD)
​برای کنترل جریان هجومی موتورهای الکتریکی بزرگ، بهترین گزینه استفاده از سافت استارتر یا درایو فرکانس متغیر است. این تجهیزات با کنترل زاویه آتش تریستورها یا تغییر فرکانس و ولتاژ، موتور را به صورت کاملاً نرم و تدریجی راه‌اندازی می‌کنند و جریان هجومی را به کل حذف یا به شدت محدود می‌نمایند.
​رله‌های وصل در نقطه صفر (Zero-Crossing Relays)
​در بارهای خازنی، اگر ولتاژ در نقطه صفر موج سینوسی وصل شود، کمترین میزان جریان هجومی رخ می‌دهد. رله‌های SSR (حالت جامد) واجد این تکنولوژی، منتظر می‌مانند تا ولتاژ شبکه به صفر برسد و سپس خروجی را وصل می‌کنند. (توجه: برای بارهای شدیداً سلفی مانند ترانسفورماتورها، برعکس این حالت صادق است و باید در اوج ولتاژ وصل شوند).
​استفاده از کلیدهای حفاظتی با منحنی قطع مناسب
​گاهی اوقات امکان کاهش جریان وجود ندارد، بنابراین باید سیستم حفاظتی را با آن هماهنگ کرد. استفاده از کلیدهای مینیاتوری تیپ C (موتوری) یا تیپ D (ترانسفورماتوری) که تحمل جریان‌های هجومی بالاتری را قبل از قطع کردن دارند، یک راهکار استاندارد است.


​تفاوت جریان هجومی (Inrush) با جریان اتصال کوتاه (Short Circuit)


​بسیاری از افراد تازه‌کار در حوزه برق، این دو مفهوم را با هم اشتباه می‌گیرند. در حالی که ماهیت آن‌ها کاملاً متفاوت است:
​جریان هجومی یک پدیده طبیعی و موقت در هنگام راه‌اندازی تجهیزات سالم است. سیستم پس از عبور از این مرحله به کار عادی خود ادامه می‌دهد و خطری برای کاربر ندارد. اما جریان اتصال کوتاه ناشی از یک خطا یا خرابی در سیستم (مانند برخورد سیم فاز به نول یا بدنه) است. این جریان تا زمانی که تجهیزات حفاظتی مدار را قطع نکنند، قطع نخواهد شد و بسیار ویرانگر است.


​نتیجه‌گیری و جمع‌بندی


​شناخت پدیده اینراش کارنت یا جریان هجومی برای هر تکنسین، مهندس و طراح سیستم‌های الکتریکی ضروری است. عدم توجه به این پدیده می‌تواند منجر به آسیب‌های ریز و درشت به تجهیزات گران‌قیمت، قطعی‌های مکرر و بی‌مورد شبکه و کاهش راندمان سیستم شود. خوشبختانه امروزه با وجود تجهیزات پیشرفته‌ای مانند سافت استارترها، درایورها، ترمیستورها و کلیدهای حفاظتی هوشمند، مهار این غول ناگهانی برق بسیار ساده‌تر از گذشته شده است.


​ما در برق شاپ همواره تلاش می‌کنیم تا بهترین و باکیفیت‌ترین تجهیزات حفاظتی و صنعتی را برای پروژه‌های شما فراهم کنیم. اگر برای کنترل جریان هجومی در سیستم خود نیاز به مشاوره دارید یا به دنبال خرید کلیدهای حفاظتی مناسب هستید، متخصصان ما آماده راهنمایی شما هستند.
​برق شاپ؛ مرجع تخصصی تجهیزات و ملزومات صنعت برق
