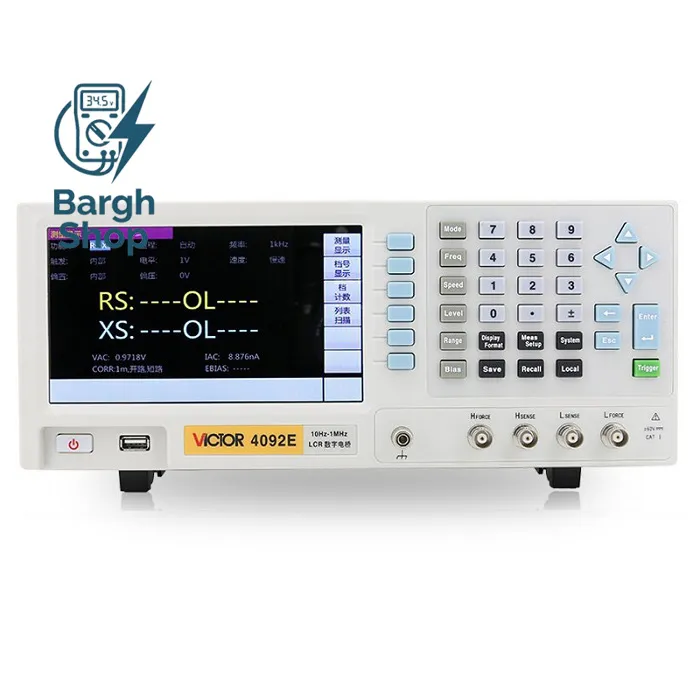

بررسی تخصصی LCR متر رومیزی ویکتور Victor VC4092E
سنجش فرکانس بالای قطعات با دقت فوقالعاده 0.1%
در طراحی و عیب یابی مدارهای الکترونیکی پیشرفته، اندازه گیری ساده مقاومت یا ظرفیت خازنی در فرکانس ثابت کافی نیست. رفتار قطعاتی نظیر سلفها، خازنها و مقاومتها در فرکانس های کاری مختلف تغییر میکند و پارامترهایی مانند مقاومت معادل سری (ESR)، ضریب کیفیت (Q) و ضریب اتلاف (D) اهمیت بالایی پیدا میکنند. برند ویکتور با عرضه LCR متر رومیزی VICTOR VC4092E، ابزاری آزمایشگاهی، پرقدرت و ارتقایافته را تا فرکانس ۱۰۰ کیلوهرتز و دقت عالی 0.1% برای پاسخ به این نیازهای تخصصی ارائه داده است. در ادامه این نقد و بررسی تخصصی در سایت تجهیزات آزمایشگاهی برق شاپ، ابعاد فنی این محصول را بررسی میکنیم.
پهنای باند فرکانسی و پارامترهای اندازه گیری جامع
دستگاه Victor VC4092E امکانات گستردهای را برای آنالیز کامل قطعات پسیو در اختیار کاربر قرار میدهد:
تنوع فرکانسهای تست (Test Frequencies): قابلیت انتخاب فرکانسهای متعدد تست تا ۱۰۰ کیلوهرتز (شامل فرکانسهای استاندارد 100Hz, 120Hz, 1kHz, 10kHz, 40kHz, 100kHz) جهت شبیه سازی دقیق شرایط واقعی مدار.
اندازه گیری پارامترهای اصلی و فرعی: سنجش پارامترهای اصلی شامل ظرفیت خازنی (C)، اندوکتانس سلف (L)، مقاومت (R) و امپدانس (Z) به همراه پارامترهای فرعی نظیر ESR، D، Q و زاویه فاز (θ).
سطوح ولتاژ تست متغیر: قابلیت تنظیم ولتاژ سیگنال تست در سطوح مختلف (مانند 0.1V, 0.3V, 0.6V, 1.0V) متناسب با نوع قطعه و حساسیت مدار.
امکانات آزمایشگاهی و اتوماسیون خطوط تولید
۱. نمایشگر رنگی TFT ۳.۵ اینچ: نمایش شفاف و هم زمان پارامترهای اصلی و فرعی، حد مجاز خطاها و تنظیمات دستگاه بر روی صفحه نمایش با گرافیک عالی.
۲. عملکرد غربالگری و سورتینگ (Sorting & Comparator): قابلیت تعریف محدوده تلرانس برای سورتینگ سریع قطعات در خطوط تولید و بازرسی ورودی کارخانجات.
۳. پورتهای ارتباطی پیشرفته (USB / RS232 / Handler): امکانی عالی جهت ثبت آنلاین دادهها روی رایانه، رسم نمودارهای رفتاری قطعات و اتصال به دستگاههای اتوماتیک مونتاژ و تست.
کالیبراسیون و طراحی صنعتی
دستگاه Victor VC4092E مجهز به قابلیت کالیبراسیون مدار باز (Open) و مدار کوتاه (Short) است تا اثر امپدانس کابلها و پروبهای تست کلوین (Kelvin Clips) کاملاً خنثی شود و دقیق ترین خروجی حاصل گردد.
بدنه رومیزی استوار، کلیدهای دسترسی سریع روی پنل جلویی و سیستم تغذیه باثبات، کاربری طولانی مدت آن را در محیطهای آزمایشگاهی تضمین میکند.
۷ قابلیت ویژه دستگاه:
-
فرکانس تست تا ۱۰۰ کیلوهرتز (100kHz): پوشش کامل تستهای فرکانس بالای قطعات.
-
دقت پایه عالی و ارتقایافته 0.1%: تضمین حداکثر صحت اندازهگیری در پروژههای فوقحساس.
-
سنجش جامع پارامترها (L, C, R, Z, D, Q, ESR, θ): آنالیز کامل مشخصات الکتریکی قطعه.
-
نمایشگر رنگی ۳.۵ اینچی TFT: وضوح بالای نمایش همزمان پارامترهای اصلی و فرعی.
-
پورتهای RS232 ،USB و Handler: قابلیت اتصال به سیستمهای اتوماسیون و کامپیوتر.
-
کالیبراسیون Open / Short: حذف خطای پروبها و افزایش دقت سنجش.
-
مدار سورتینگ و مقایسه کننده (Comparator): ایدهآل برای بازرسی کیفیت و خطوط تولید.
چرا خرید LCR متر Victor VC4092E از برق شاپ؟ (نتیجهگیری)
اگر طراح سیستمهای الکترونیکی، کارشناس آزمایشگاه برق و الکترونیک، مسئول کنترل کیفیت خطوط تولید یا تعمیرکار تخصصی تجهیزات حساس هستید و به یک LCR متر رومیزی ۱۰۰ کیلوهرتز با دقت فوقالعاده 0.1 درصد، نمایشگر رنگی و قابلیت اتصال به رایانه نیاز دارید، خرید Victor VC4092E هوشمندانهترین انتخاب برای شماست. فروشگاه اینترنتی تجهیزات اندازه گیری برق شاپ این محصول اصل را با ضمانت اصالت، تست سلامت فیزیکی و پشتیبانی فنی به شما ارائه میدهد.
