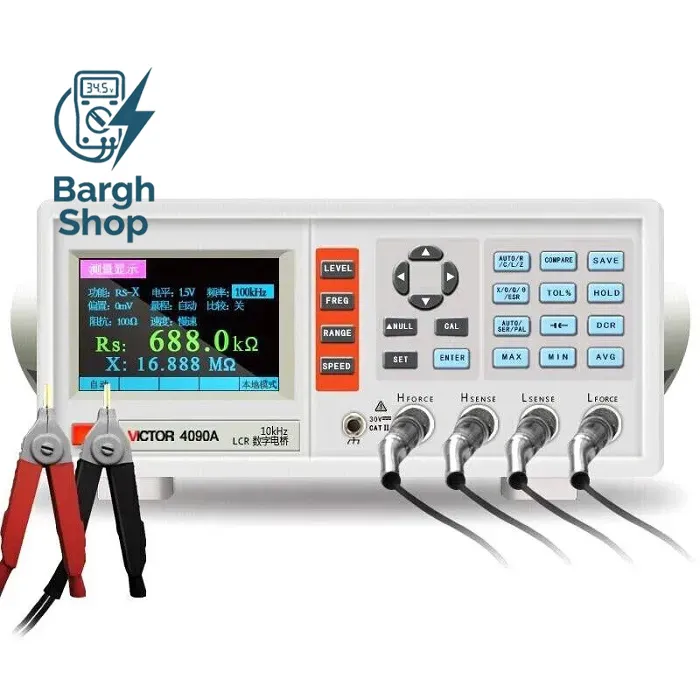

بررسی تخصصی LCR متر رومیزی ویکتور Victor VC-4090A
سنجش دقیق پارامترهای الکترونیکی با دقت ۰.۲٪؛ در طراحی، تولید و عیب‌یابی مدارهای الکترونیکی پیشرفته، اندازه‌گیری ساده مقاومت یا ظرفیت خازنی در فرکانس ثابت DC به هیچ عنوان کافی نیست. رفتار واقعی قطعات پسیو نظیر سلف‌ها، خازن‌ها و مقاومت‌ها در فرکانس‌های کاری مختلف تغییرات معناداری پیدا می‌کند و پارامترهای حیاتی مانند مقاومت معادل سری (ESR)، ضریب کیفیت (Q)، ضریب اتلاف (D) و زاویه فاز (θ) اهمیت بالایی پیدا می‌کنند. برند معتبر ویکتور با عرضه LCR متر رومیزی مدل VICTOR VC4090A، ابزاری آزمایشگاهی، پرقدرت و دقیق را تا فرکانس ۱۰ کیلوهرتز برای پاسخ‌گویی به این نیازهای تخصصی طراحی کرده است. در ادامه این نقد و بررسی جامع در فروشگاه اینترنتی برق شاپ، ابعاد فنی و کاربردهای صنعتی این محصول را تحلیل می‌کنیم.
پهنای باند فرکانسی و پارامترهای اندازه‌گیری جامع
دستگاه Victor VC4090A امکانات گسترده‌ای را برای آنالیز کامل قطعات پسیو در اختیار مهندسان و تکنسین‌ها قرار می‌دهد:
تنوع فرکانس‌های تست (Test Frequencies): قابلیت انتخاب فرکانس‌های متعدد تست تا ۱۰ کیلوهرتز (شامل فرکانس‌های استاندارد 100Hz, 120Hz, 1kHz, 10kHz) جهت شبیه‌سازی دقیق شرایط واقعی کارکرد قطعه در مدار.
اندازه‌گیری پارامترهای اصلی و فرعی: سنجش پارامترهای اصلی شامل ظرفیت خازنی (C)، اندوکتانس سلف (L)، مقاومت (R) و امپدانس (Z) به همراه پارامترهای فرعی کلیدی نظیر ESR، D، Q و زاویه فاز (θ).
سطوح ولتاژ تست متغیر: قابلیت تنظیم ولتاژ سیگنال تست در سطوح مختلف (0.1V, 0.3V, 0.6V, 1.0V) متناسب با حساسیت قطعات نیمه‌هادی و مدارهای حساس.
امکانات آزمایشگاهی و اتوماسیون خطوط تولید
۱. نمایشگر رنگی TFT ۳.۵ اینچ: نمایش شفاف و هم‌زمان پارامترهای اصلی و فرعی، حد مجاز خطاها و تنظیمات دستگاه بر روی صفحه نمایش با گرافیک خوانا و زاویه دید عالی.
۲. عملکرد غربالگری و سورتینگ (Sorting & Comparator): قابلیت تعریف محدوده تلرانس برای سورتینگ و جداسازی سریع قطعات سالم از معیوب در خطوط تولید و بازرسی ورودی کارخانجات.

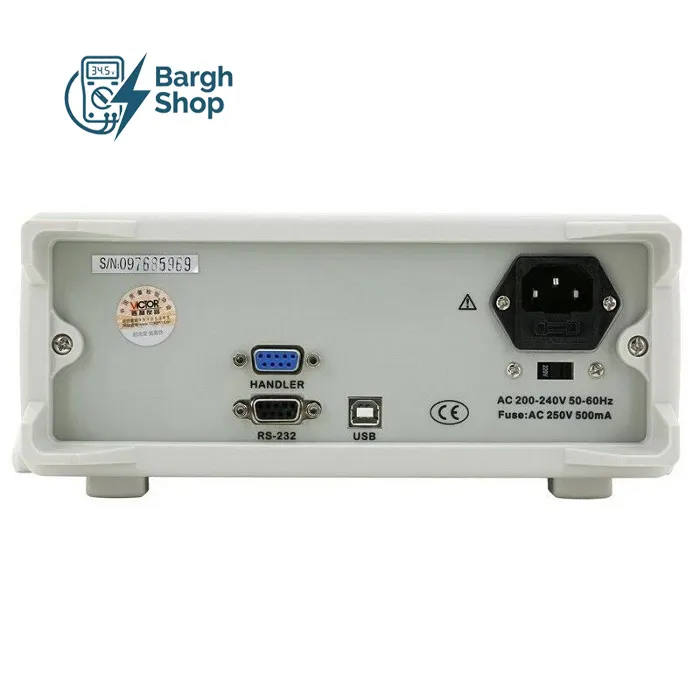

۳. پورت‌های ارتباطی پیشرفته (USB / RS232 / Handler): امکانی عالی جهت ثبت آنلاین داده‌ها روی رایانه، آنالیز آماری، رسم نمودارهای رفتاری قطعات و اتصال مستقیم به دستگاه‌های اتوماتیک مونتاژ و کنترل کیفیت.
کالیبراسیون دقیق و طراحی صنعتی مستحکم
دستگاه Victor VC4090A مجهز به قابلیت کالیبراسیون مدار باز (Open) و مدار کوتاه (Short) است تا اثر امپدانس و ظرفیت خازنی نامطلوب کابل‌ها و پروب‌های تست کلوین (Kelvin Clips) کاملاً خنثی شده و دقیق‌ترینخروجی ممکن به دست آید. بدنه رومیزی باطراحی ارگونومیک، کلیدهای دسترسی سریع روی پنل جلویی و سیستم تغذیه باثبات، کاربری طولانی‌مدت آن را در محیط‌های صنعتی و آزمایشگاهی تضمین می‌کند.
جدول مشخصات فنی دستگاه LCR متر ویکتور VC-4090A
جهت بررسی سریع و دقیق مشخصات الکتریکی، جدول زیر خلاصه فنی دستگاه را ارائه می‌دهد:
| پارامتر / ویژگی |
مشخصات و مقادیر پشتیبانی‌شده |
| فرکانس‌های تست (Test Frequency) |
100Hz, 120Hz, 1kHz, 10kHz (۴ فرکانس کلیدی) |
| دقت پایه (Basic Accuracy) |
0.2% (دقت بالا در سطح دستگاه‌های آزمایشگاهی) |
| پارامترهای اصلی (Primary) |
L (سلف)، C (خازن)، R (مقاومت)، Z (امپدانس) |
| پارامترهای فرعی (Secondary) |
D (ضریب اتلاف)، Q (ضریب کیفیت)، θ (زاویه فاز)، ESR (مقاومت معادل) |
| سطح ولتاژ تست (Signal Level) |
0.1V, 0.3V, 0.6V, 1.0V RMS |
| صفحه نمایش (Display) |
۳.۵ اینچ رنگی TFT با رزولوشن بالا |
| رابط‌های ارتباطی (Interfaces) |
USB Device, RS232, Handler (مخصوص اتوماسیون) |
| امکانات ویژه |
کالیبراسیون Open/Short، مد مقایسه‌کننده (Comparator)، سورتینگ قطعات |
مقایسه LCR متر Victor VC4090A با مدل‌های هم‌رده و دستی
یکی از سوالات متداول خریداران، تفاوت LCR متر رومیزی مانند مدل VC4090A با مدل‌های دستی (Handheld) است. اگرچه LCR مترهای پرتابل برای تست‌های میدانی و سریع مناسب هستند، اما مدل رومیزی Victor 4090A مزایای رقابتی برجسته‌ای ارائه می‌دهد:
۱. پایداری و دقت بالاتر: دقت پایه ۰.۲ درصدی این مدل در مقایسه با دقت ۰.۵ درصد اکثر مدل‌های دستی، نتایج قابل اعتمادتر در پروژه‌های تحقیقاتی به همراه دارد.
۲. اتوماسیون و پورت Handler: پورت هندر به شما اجازه می‌دهد دستگاه را به سورتورهای اتوماتیک در خط تولید متصل کنید؛ امکانی که در تجهیزات دستی وجود ندارد.
۳. نمایشگر رنگی بزرگتر و خواناتر: امکان تحلیل هم‌زمان چندین پارامتر و مشاهده خطاهای سنجش بدون نیاز به سوئیچ بین منوها.
۷ قابلیت ویژه دستگاه LCR متر ویکتور VC4090A
- فرکانس تست تا ۱۰ کیلوهرتز (10kHz): پوشش کامل تست‌های استاندارد قطعات الکترونیکی در فرکانس‌های مختلف.
- دقت پایه عالی 0.2%: تضمین صحت اندازه‌گیری در پروژه‌های حساس و آزمایشگاهی.
- سنجش جامع پارامترها (L, C, R, Z, D, Q, ESR, θ): آنالیز کامل و هم‌زمان مشخصات الکتریکی قطعه.
- نمایشگر رنگی ۳.۵ اینچی TFT: وضوح بالای نمایش هم‌زمان پارامترهای اصلی، فرعی و تنظیمات.
- پورت‌های RS232 ،USB و Handler: قابلیت اتصال کامل به سیستم‌های اتوماسیون و کامپیوتر.
- کالیبراسیون Open / Short: حذف خطای پروب‌ها و افزایش چشمگیر دقت سنجش.
- مدار سورتینگ و مقایسه‌کننده (Comparator): ابزاری ایده‌آل برای بازرسی کیفیت و خطوط تولید انبوه.
سوالات متداول (FAQ) درباره LCR متر Victor VC4090A
۱. آیا پروب کلوین (Kelvin Clip) همراه این دستگاه ارائه می‌شود؟
بله، برای اندازه‌گیری دقیق با خنثی‌سازی مقاومت سیم‌ها، استفاده از پروب‌های کلوین ۴ سیمه توسط این دستگاه پشتیبانی شده و کالیبراسیون Open/Short روی آن قابل اجراست.
۲. این دستگاه برای چه مشاغلی مناسب است؟
این مدل برای مهندسان الکترونیک، آزمایشگاه‌های دانشگاهی، خطوط تولید و مونتاژ قطعات، مراکز تعمیرات تخصصی تجهیزات پزشکی و صنعتی بسیار مناسب است.
۳. آیا امکان ذخیره‌سازی اطلاعات روی کامپیوتر وجود دارد؟
بله، با استفاده از پورت‌های USB و RS232 می‌توانید دستگاه را به سیستم وصل کرده و داده‌های اندازه‌گیری را آنالیز و ثبت نمایید.
چرا خرید LCR متر Victor VC4090A از برق شاپ؟ (نتیجه گیری)
اگر طراح سیستم‌های الکترونیکی، کارشناس آزمایشگاه برق، مسئول کنترل کیفیت یا تعمیرکار تخصصی هستید و به یک LCR متر رومیزی ۱۰ کیلوهرتز با دقت بالا، نمایشگر رنگی و قابلیت اتصال به رایانه نیاز دارید، خرید VICTOR VC4090A هوشمندانه‌ترین انتخاب برای شماست. فروشگاه اینترنتی لوازم اندازه گیری برق شاپ این محصول اصلی را با ضمانت اصالت، تست سلامت فیزیکی، مهلت تست و پشتیبانی فنی تخصصی به فروش می‌رساند.
