نقد و بررسی تخصصی اسیلوسکوپ ۴ کاناله ۲۰۰ مگاهرتز Owon XDS3204E؛ قدرت آنالیز و دقت بی‌نظیر
در پروژه‌های پیشرفته الکترونیک، عیب‌یابی بردهای میکروکنترلری، آنالیز خطوط ارتباطی سریال و تست سیگنال‌های فرکانس بالا، داشتن یک اسیلوسکوپ با پهنای باند بالا، تعداد کانال کافی و عمق حافظه مناسب شرط اصلی موفقیت است. کمپانی مطرح Owon با عرضه سری محبوب XDS، اسیلوسکوپ Owon XDS3204E را به عنوان راهکاری جامع برای مهندسان الکترونیک روانه بازار کرده است. این دستگاه با داشتن ۴ کانال آنالوگ، پهنای باند ۲۰۰ مگاهرتز، عمق حافظه شگفت انگیز ۴۰ مگابایتی و نمایشگر لمسی باکیفیت، تمام نیازهای آزمایشگاهی و تحقیقاتی را برطرف می‌سازد. در این بررسی اختصاصی در وب سایت برق شاپ، به تحلیل کامل قابلیت های فنی این اسیلوسکوپ قدرتمند می‌پردازیم.
۸ قابلیت ویژه و کلیدی اسیلوسکوپ Owon XDS3204E
-
۴ کانال آنالوگ با پهنای باند 200MHz: امکان پایش و مقایسه همزمان ۴ سیگنال مستقل فرکانس بالا در مدارهای الکترونیکی.
-
نرخ نمونه‌برداری 1GS/s واقعی: ثبت دقیق شکل موج ها و آنالیز نوسانات سریع و سیگنال های گذرا بدون از دست رفتن داده.
-
عمق حافظه فوق‌العاده 40M Record Length: ذخیره سازی حجم بالایی از داده های سیگنال جهت زوم و آنالیز دقیق در فریم های زمانی طولانی.
-
نمایشگر ۸ اینچی IPS لمسی (Multi-Touch): کیفیت تصویر عالی با رزولوشن High-Resolution 1024x768 و قابلیت کنترل لمسی مشابه تبلت.
-
سرعت بروزرسانی شکل‌موج تا 75,000wfms/s: کشف نویزها، گلیچ ها (Glitches) و اختلالات نادر سیگنالی در کوتاه ترین زمان.
-
پشتیبانی از رمزگشایی پروتکل‌های سریال (Hardware Decoding): قابلیت دکودینگ سخت‌افزاری پروتکل های RS232, I2C, SPI, CAN (سفارشی/آپشنال).
-
پورت خروجی تصویر VGA و خروجی‌های USB/LAN: جهت اتصال مستقیم اسیلوسکوپ به مانیتور، ویدیو پروژکتور و کامپیوتر.
-
اندازه گیری اتوماتیک ۳۰ کمیت مختلف: محاسبه سریع پارامترهای ولتاژی و زمانی سیگنال به همراه تابع آنالیز طیفی FFT.
بررسی ساختار، ارگونومی و کیفیت ساخت Owon XDS3204E

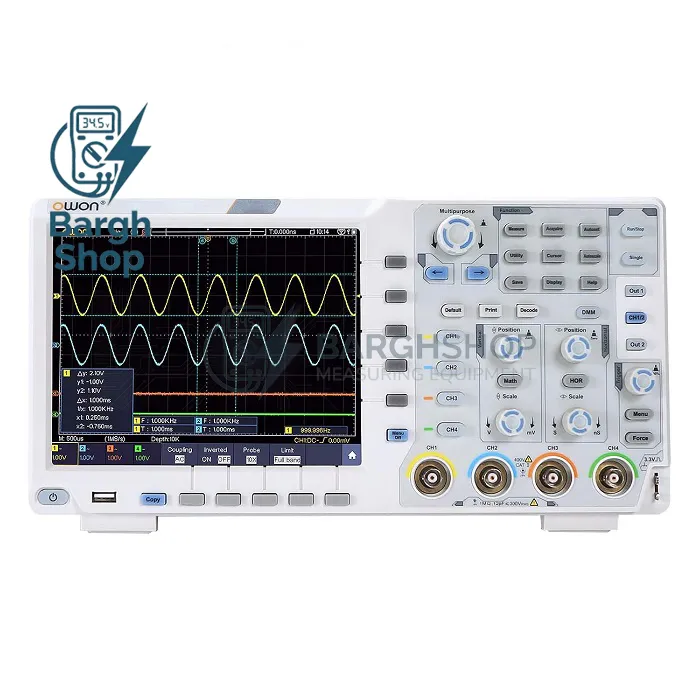

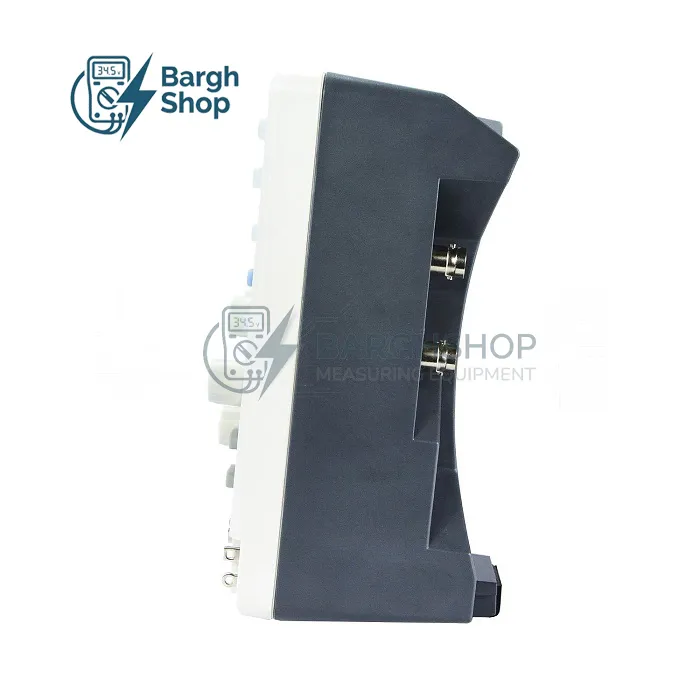

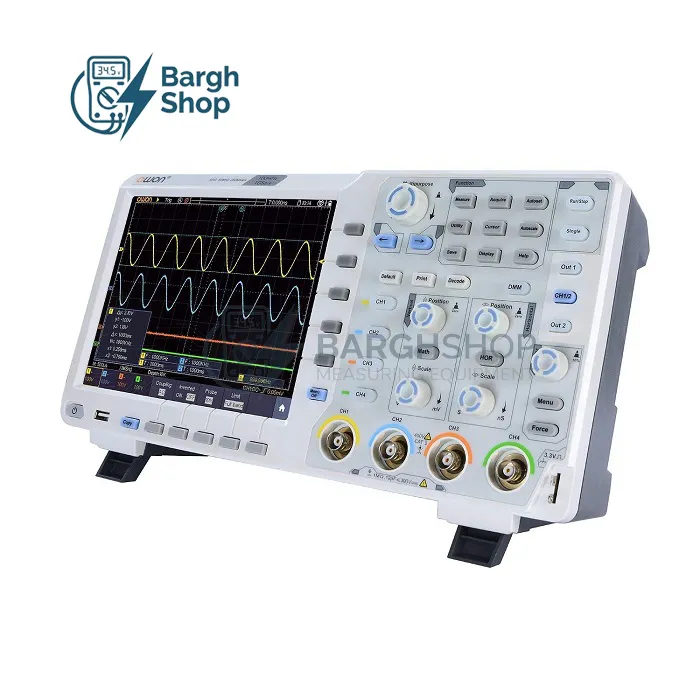

اسیلوسکوپ Owon XDS3204E از ظاهری مدرن، بدنه باریک (Ultra-thin body) و وزن بسیار مناسب نسبت به ابعادش برخوردار است. دستگیره بالای دستگاه حمل آن را راحت کرده و پایه‌های تاشو زاویه دید مناسبی را روی میز کار ایجاد می‌کنند. پنل جلویی دستگاه به صورت کاملاً ارگونومیک طراحی شده است؛ کلیدها دارای نور پس‌زمینه بوده و ولوم های چرخان پاسخگویی بسیار سریعی دارند. همچنین وجود پورت USB Host در جلوی دستگاه، امکان بنچمارک و ذخیره سریع اسکرین شات‌ها و داده ها روی فلش مموری را میسر می‌سازد.
صفحه نمایش لمسی IPS با خروجی تصویر VGA
یکی از بزرگ‌ترین مزایای XDS3204E، نمایشگر ۸ اینچی IPS آن است. فناوری IPS باعث می‌شود زاویه دید بسیار وسیعی ایجاد شود و رنگ ها کاملاً واقعی به نظر برسند. علاوه بر کنترل با ولوم‌ها، می‌توانید با رفتارهای حرکتی لمسی (Drag & Pinch) شکل‌موج ها را زوم کرده یا حرکت دهید. همچنین وجود خروجی VGA در پنل پشتی، این دستگاه را به گزینه ای عالی برای کلاس های آموزشی و سمینارها جهت نمایش سیگنال روی نمایشگرهای بزرگ تبدیل کرده است.
کاربردهای اصلی اسیلوسکوپ Owon XDS3204E در صنایع
این اسیلوسکوپ پیشرفته در طیف گستردای از بخش‌های صنعتی و علمی به کار می‌رود:
۱. مراکز تحقیق و توسعه (R&D) و طراحی بردهای الکترونیکی
تست و صحه گذاری مدارهای مخابراتی، منابع تغذیه سوئیچینگ (SMPS)، درایورهای موتور و مدارهای دیجیتال فرکانس بالا.
۲. عیب‌یابی و رمزگشایی خطوط ارتباطی خودرویی و صنعتی
آنالیز پروتکل های گذرگاه CAN در برق خودرو و خطوط ارتباطی I2C و SPI در سیستم های نهفته (Embedded Systems).
۳. آزمایشگاه‌های دانشگاهی و مراکز آموزش عالی
آموزش مفاهیم پردازش سیگنال، الکترونیک صنعتی و مخابرات به کمک خروجی VGA و نمایشگر لمسی.
جدول مشخصات فنی اسیلوسکوپ Owon XDS3204E
| پارامتر فنی |
مشخصات و مقدار |
| پهنای باند (Bandwidth) |
200 مگاهرتز (200MHz) |
| تعداد کانال‌ها |
۴ کانال آنالوگ (4 Channels) |
| نرخ نمونه‌برداری (Sample Rate) |
1GS/s (در حالت تک کانال) |
| عمق حافظه (Memory Depth) |
40M (۴۰ مگابایت) |
| نرخ بروزرسانی شکل‌موج |
75,000 wfms/s |
| صفحه نمایش |
۸ اینچ لمسی IPS | رزولوشن 1024x768 pixels |
| رزولوشن عمودی (A/D Converter) |
8-bit (قابلیت ارتقا یا مقیاس‌بندی دقیق) |
| پورت‌های ارتباطی |
USB Host, USB Device, LAN, VGA, Trigger Out (Pass/Fail) |
| توابع ریاضی و آنالیز |
+, -, *, /, FFT, FFTrms, 30 نوع اندازه‌گیری اتوماتیک |
| وزن و ابعاد |
ابعاد: 340x177x90 mm | وزن: حدود ۲.۶ کیلوگرم |
مزایا و معایب اسیلوسکوپ Owon XDS3204E
شناخت نقاط قوت و محدودیت های این دستگاه به انتخابی آگاهانه کمک می‌کند:
نقاط قوت (مزایا)
-
دارای ۴ کانال آنالوگ با پهنای باند عالی ۲۰۰ مگاهرتز
-
عمق حافظه فوق العاده ۴۰ مگابایتی جهت ذخیره سیگنال های طولانی
-
صفحه نمایش ۸ اینچی لمسی IPS با شفافیت و رزولوشن بالا
-
پورت خروجی تصویر VGA جهت اتصال به مانیتور و پروژکتور
-
پشتیبانی از پورت‌های کامل USB Host/Device و LAN
-
طراحی بدنه کم‌حجم، زیبا و کیفیت ساخت بالای برند Owon
نقاط ضعف (معایب)
چرا خرید Owon XDS3204E از برق شاپ؟ (نتیجه گیری)
اگر برای آزمایشگاه، مرکز تحقیقاتی یا کارگاه الکترونیک خود به یک اسیلوسکوپ دیجیتال ۴ کاناله، ۲۰۰ مگاهرتز، دارای صفحه نمایش لمسی و عمق حافظه بسیار بالا نیاز دارید، Owon XDS3204E یکی از ارزشمندترین و مدرن ترین گزینه های موجود در بازار است.
مزایای خرید از برق شاپ:
فروشگاه اینترنتی برق شاپ به عنوان مرجع تخصصی تامین تجهیزات اندازه گیری و ایمنی برق، دستگاه Owon XDS3204E را با شرایط ویژه عرضه می‌کند:
-
تضمین ۱۰۰٪ اصالت کالا و اورجینال بودن برند Owon
-
ارائه بهترین قیمت رقابتی در بازار تجهیزات اندازه گیری و آزمایشگاهی
-
مشاوره فنی رایگان پیش از خرید توسط کارشناسان مجرب الکترونیک
-
ارسال سریع، ایمن و با بسته بندی مطمئن به سراسر کشور
جهت دریافت مشاوره فنی، استعلام قیمت روز و ثبت سفارش خرید آنلاین اسیلوسکوپ Owon XDS3204E، هم‌اکنون می‌توانید از طریق وب سایت برق شاپ اقدام کرده یا با کارشناسان فروش ما تماس حاصل فرمایید.
