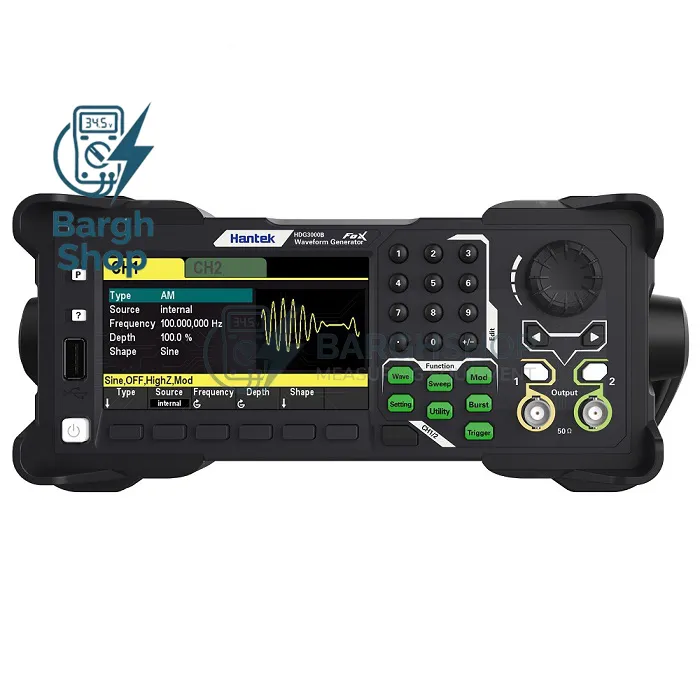

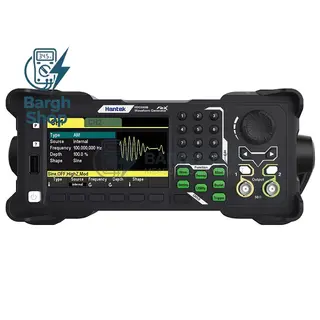

نقد و بررسی تخصصی فانکشن ژنراتور ۶۰ مگاهرتز Hantek HDG3062B؛ دقت ۱۶ بیتی در تولید سیگنال

در طراحی و تست مدارهای الکترونیکی، تزریق سیگنال‌ های مرجع دقیق با کمترین نویز و هارمونیک، شرط اولیه برای ارزیابی درست عملکرد سیستم است. برای شبیه‌ سازی سیگنال‌ های واقعی سنسورها، خطوط مخابراتی و موج‌ های پیچیده، استفاده از یک ژنراتور شکل‌موج دلخواه (Arbitrary Waveform Generator) با دقت بالا الزامی است. کمپانی مطرح Hantek با عرضه سری پیشرفته HDG3000B، مدل Hantek HDG3062B را روانه بازار کرده است. این دستگاه دو کاناله با پهنای باند ۶۰ مگاهرتز، رزولوشن عمودی ۱۶ بیت و صفحه نمایش لمسی، یک راهکار شگفت‌ انگیز و قدرتمند برای آزمایشگاه‌ های الکترونیک و مراکز تحقیقاتی است. در این بررسی اختصاصی در وب‌ سایت برق شاپ، مشخصات و قابلیت‌ های برجسته این دستگاه را تحلیل می‌کنیم.

۸ قابلیت ویژه و کلیدی فانکشن ژنراتور Hantek HDG3062B

• ۲ کانال خروجی مستقل با پهنای باند 60MHz: امکان تولید و ترکیب دو سیگنال مجزا با قابلیت همگام‌ سازی (Phase Coupling).

• رزولوشن عمودی ۱۶ بیت (16-bit Vertical Resolution): بازسازی دقیق جزئیات دامنه شکل‌ موج با دقتی ۴ برابر بیشتر از ژنراتورهای معمولی ۱۴ بیتی.

• نرخ نمونه‌برداری فوق‌العاده 1.25GS/s: سرعت بالای بازسازی سیگنال بدون ایجاد خطاهای پله‌ ای و نویزهای آلیسینگ.

• عمق حافظه شکل‌موج 64Mpts: ذخیره‌ سازی و بازتولید سیگنال‌ های پیچیده و طولانی بدون افت کیفیت.

• صفحه نمایش ۷ اینچی رنگی لمسی (Touch Screen): واسط کاربری مدرن، شفاف و بسیار روان جهت تنظیم سریع پارامترهای سیگنال.

• مجموعه کامل مدولاسیون‌های آنالوگ و دیجیتال: پشتیبانی از AM, FM, PM, ASK, FSK, PSK, PWM و قابلیت‌ های Sweep و Burst.

• فرکانس‌سنج دقیق ۲۵۰ مگاهرتزی داخلی (Built-in Counter): سنجش دقیق فرکانس و پارامترهای سیگنال‌ های ورودی خارجی.

• پورت‌های کامل ارتباطی (USB Host/Device & LAN): قابلیت اتصال به کامپیوتر، کنترل از راه دور با فرامین SCPI و ذخیره سیگنال روی فلش‌ مموری.

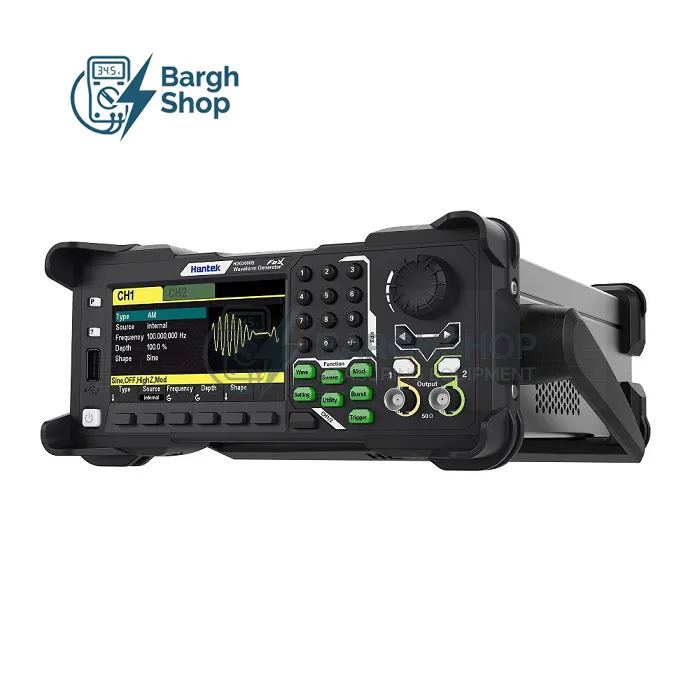

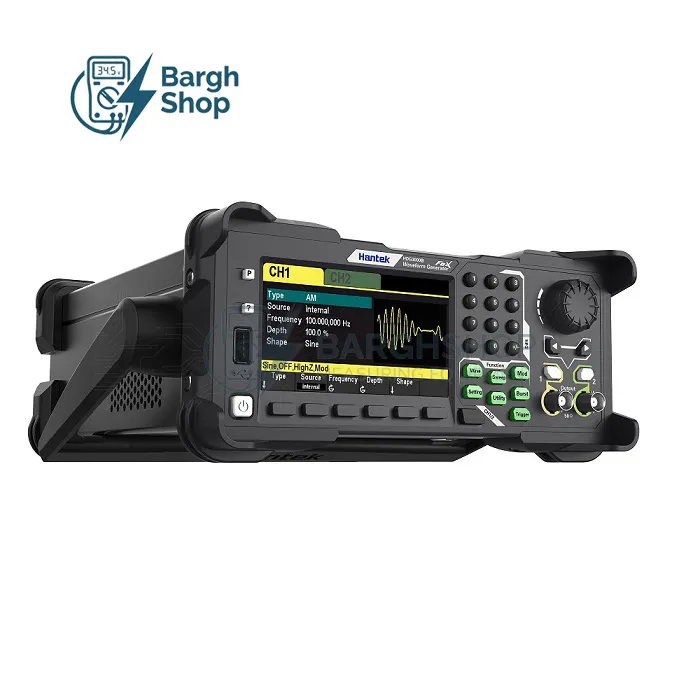

بررسی ساختار، ارگونومی و کیفیت ساخت Hantek HDG3062B

فانکشن ژنراتور Hantek HDG3062B دارای کیسی صنعتی، مستحکم و مدرن با روکش‌ های محافظ لاستیکی در گوشه‌ها است. دستگیره قابل تنظیم، قرارگیری مطمئن دستگاه روی میز کار را تضمین می‌کند. پنل جلویی دستگاه به صورتی کاملاً هوشمندانه طراحی شده است؛ کلیدهای مستقل برای کانال‌های CH1 و CH2، ولوم چرخشی دقیق و پورت USB Host در کنار نمایشگر لمسی قرار گرفته‌اند تا کاربر بتواند هم با لمس صفحه و هم با دکمه‌ ها، پارامترهای دامنه، فرکانس و آفست را به‌سرعت تغییر دهد.

تکنولوژی ساخت سیگنال دیجیتال و نمایشگر لمسی ۷ اینچی

قلب تپنده HDG3062B بهره‌گیری از تکنولوژی تولید سیگنال با رزولوشن ۱۶ بیت است. این رزولوشن بالا به همراه نرخ نمونه‌ برداری ۱.۲۵ گیگانمونه در ثانیه باعث می‌شود تا شکل‌ موج‌ های خروجی بسیار تمیز و با کمترین نویز فاز تولید شوند. نمایشگر لمسی ۷ اینچی با تفکیک‌ پذیری بالا، پیش‌ نمایش گرافیکی شکل‌موج و پارامترها را به شفاف‌ ترین شکل ممکن به تصویر می‌کشد.

کاربردهای اصلی فانکشن ژنراتور Hantek HDG3062B در صنایع

این سیگنال ژنراتور پیشرفته در طیف گستردای از بخش‌ های صنعتی و آموزشی کاربرد دارد:

۱. مراکز تحقیق و توسعه (R&D) و طراحی الکترونیک

شبیه‌ سازی سیگنال سنسورهای خودرویی و صنعتی، تست فیلترها، تقویت‌ کننده‌ ها و بردهای پردازش سیگنال.

۲. تست سیستم‌های مخابراتی و مدارهای دیجیتال

تولید سیگنال‌ های مدوله شده ASK, FSK, PSK جهت تست گیرنده‌ ها و فرستنده‌ های رادیویی و خطوط دیتا.

۳. آزمایشگاه‌های دانشگاهی و کالیبراسیون

آموزش مباحث پردازش سیگنال، مدولاسیون و کالیبراسیون اسیلوسکوپ‌ ها و تجهیزات اندازه‌ گیری.

جدول مشخصات فنی فانکشن ژنراتور Hantek HDG3062B

مزایا و معایب فانکشن ژنراتور Hantek HDG3062B

شناخت نقاط قوت و محدودیت‌ های این دستگاه به انتخابی آگاهانه کمک می‌کند:

نقاط قوت (مزایا)

• رزولوشن عمودی بسیار عالی ۱۶ بیت برای خروجی‌های فوق‌ العاده شفاف

• نرخ نمونه‌برداری بالای 1.25GS/s و عمق حافظه ۶۴ مگابایتی

• صفحه نمایش لمسی ۷ اینچی با کاربری بسیار راحت و هوشمند

• پشتیبانی جامع از انواع مدولاسیون‌ های آنالوگ و دیجیتال

• مجهز به فرکانس‌سنج ۲۵۰ مگاهرتزی داخلی

• ارزش خرید بسیار بالا نسبت به امکانات مدرن و تکنولوژی روز

نقاط ضعف (معایب)

• محدودیت فرکانسی ۶۰ مگاهرتز (در صورت نیاز به فرکانس‌ های بالاتر باید مدل‌ های HDG3082B یا HDG3102B تهیه شوند).

چرا خرید Hantek HDG3062B از برق شاپ؟ (نتیجه‌گیری)

اگر برای آزمایشگاه، مرکز R&D یا کارگاه الکترونیک خود به یک فانکشن ژنراتور و ژنراتور شکل‌ موج دلخواه ۲ کاناله، ۶۰ مگاهرتز، با رزولوشن ۱۶ بیت و نمایشگر لمسی نیاز دارید، Hantek HDG3062B یکی از دقیق‌ ترین، مدرن‌ ترین و ارزشمندترین گزینه‌ های موجود در بازار است.

مزایای خرید از برق شاپ:

فروشگاه اینترنتی برق شاپ به عنوان مرجع تخصصی تامین تجهیزات اندازه‌ گیری و ایمنی برق، دستگاه Hantek HDG3062B را با شرایط ویژه ارائه می‌دهد:

• تضمین ۱۰۰٪ اصالت کالا و اورجینال بودن برند Hantek

• ارائه بهترین قیمت رقابتی در بازار تجهیزات اندازه‌ گیری آزمایشگاهی

• مشاوره فنی رایگان پیش از خرید توسط کارشناسان مجرب الکترونیک

• ارسال سریع، ایمن و با بسته‌ بندی مطمئن به سراسر کشور

جهت دریافت مشاوره فنی، استعلام قیمت روز و ثبت سفارش خرید آنلاین فانکشن ژنراتور Hantek HDG3062B، هم‌اکنون می‌توانید از طریق وب‌ سایت برق شاپ اقدام کرده یا با کارشناسان فروش ما تماس حاصل فرمایید.
