نقد و بررسی تخصصی LCR متر دستی ۱۰ کیلوهرتز گودویل اینستک GW Instek LCR-915؛ دقت و کارایی بالا در ابعادی پرتابل
در تست، عیب‌یابی و کنترل کیفیت بردهای الکترونیکی، بررسی دقیق مقاومت‌ها، خازن‌ها و سلف‌ها در فرکانس‌های کاری مناسب اهمیت بالایی دارد. مولتی‌مترهای معمولی قادر به سنجش دقیق پارامترهای پسیو و مقاومت معادل سری (ESR) نیستند. کمپانی معتبر و پیشگام تایوانی GW Instek (گودویل اینستک) با معرفی سری محبوب LCR-900، مدل کاربردی GW Instek LCR-915 را روانه بازار کرده است. این دستگاه با پهنای باند فرکانسی تا ۱۰ کیلوهرتز، نمایشگر دوگانه ۲۰ هزار کانتی، دقت پایه 0.2% و قابلیت تشخیص خودکار قطعه (Auto LCR)، ابزاری ایده آل برای مهندسان، تعمیرکاران و واحدهای کنترل کیفیت به شمار می‌رود. در این بررسی اختصاصی در وب‌سایت برق شاپ، به آنالیز کامل مشخصات فنی و کاربردهای این دستگاه می‌پردازیم.
۸ قابلیت ویژه و کلیدی LCR متر GW Instek LCR-915
-
فرکانس تست تا ۱۰ کیلوهرتز (10kHz): پشتیبانی از ۴ فرکانس مختلف (100Hz / 120Hz / 1kHz / 10kHz) جهت تست قطعات در شرایط مختلف.
-
نمایشگر دوگانه (Dual Display 20,000 / 2,000 Counts): مشاهده همزمان پارامتر اصلی (مانند C یا L) به همراه پارامتر فرعی (مانند ESR یا Q).
-
دقت پایه استثنایی 0.2%: ضریب خطای بسیار پایین برای اندازه گیری‌های حساس آزمایشگاهی و کارگاهی.
-
حالت تشخیص خودکار Auto LCR Mode: شناسایی هوشمند نوع قطعه (خازن، سلف یا مقاومت) و تنظیم اتوماتیک شرایط تست.
-
اندازه گیری پارامترهای تخصصی فرعی: سنجش مقاومت ESR، ضریب تلفات (D)، ضریب کیفیت (Q) و زاویه فاز.
-
مدهای تست سری و موازی (Parallel/Series Testing): قابلیت انتخاب نحوه مدل سازی مدار معادل قطعه زیر تست.
-
درگاه ارتباطی USB و نرم‌افزار ثبت داده (Data Logging): اتصال آسان به کامپیوتر جهت انتقال و ذخیره سازی داده های اندازه گیری.
-
تجهیزات جانبی و قابلیت تغذیه دوگانه: قابلیت کار با باتری‌های قلمی یا آداپتور DC 5V / کابل USB.

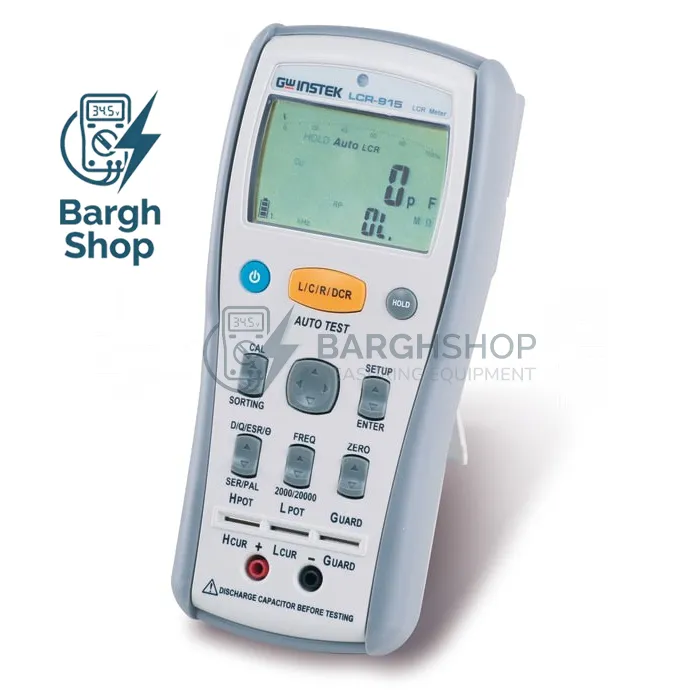

بررسی ساختار، ارگونومی و کیفیت ساخت GW Instek LCR-915
LCR متر GW Instek LCR-915 بر اساس استانداردهای صنعتی و پرتابل طراحی شده است. بدنه دستگاه دارای ارگونومی مناسبی است که به راحتی در دست جای می گیرد و پلاستیک فشرده مقاوم آن را در برابر آسیب های محیطی محافظت می‌کند. صفحه نمایش دوگانه دستگاه با اعداد خوانا و نور پس زمینه خودکار، کار در محیط های کم‌نور را تسهیل کرده است. ترمینال‌های ورودی استانداردهای ۲ سیمه و ۵ سیمه را پشتیبانی می‌کنند تا اتصال پروب‌ها با کمترین خطای اهمی و خازنی انجام شود.
چرا فرکانس ۱۰ کیلوهرتز و نمایشگر دوگانه در LCR-915 یک مزیت است؟
بسیاری از قطعات الکترونیکی در فرکانس های بالا رفتار متفاوتی نسبت به فرکانس‌های پایین دارند. مدل GW Instek LCR-915 با پوشش فرکانس تا 10kHz اجازه می دهد خازن ها و سلف‌ها در فرکانس های کاربردی تر تست شوند. همچنین نمایشگر دوگانه به کاربر اجازه می‌دهد همزمان با مشاهده مقدار ظرفیت خازن، میزان مقاومت معادل سری (ESR) را نیز زیر نظر داشته باشد که برای عیب یابی بردهای الکترونیکی حیاتی است.
کاربردهای اصلی LCR متر GW Instek LCR-915 در صنایع
این LCR متر دستی تایوانی در طیف وسیعی از حوزه مهندسی کاربرد تخصصی دارد:
۱. عیب‌یابی و تعمیرات تخصصی بردهای الکترونیک و کامپیوتر
تست سلامت خازن های الکترولیتی، تشخیص افت ظرفیت و بررسی سلف های مدارات تغذیه سویچینگ.
۲. کنترل کیفیت (QC) و خطوط مونتاژ قطعات پسیو
بررسی تلرانس مقاومت ها، خازن ها و سلف ها پیش از استفاده در خط تولید به کمک مد Sorting.
۳. آزمایشگاه های آموزشی و واحدهای پژوهشی دانشگاهی
آموزش مفاهیم امپدانس، رفتار فرکانسی قطعات پسیو و پروژه های الکترونیک.
جدول مشخصات فنی LCR متر GW Instek LCR-915
| پارامتر فنی |
مشخصات و مقدار |
| برند و کشور سازنده |
گودویل اینستک (GW Instek) - ساخت تایوان |
| مدل دستگاه |
LCR-915 (از سری LCR-900) |
| فرکانس‌های تست (Test Frequencies) |
100Hz / 120Hz / 1kHz / 10kHz (قابل انتخاب) |
| صفحه نمایش و شمارش |
LCD مونو با نمایشگر دوگانه 20,000 / 2,000 Counts |
| دقت پایه (Basic Accuracy) |
0.2% |
| محدوده اندازه‌گیری مقاومت (R / DCR) |
20Ω ~ 200MΩ (بسته به رنج و فرکانس) |
| محدوده اندازه‌گیری ظرفیت (C) |
20pF ~ 20mF (بسته به رنج و فرکانس) |
| محدوده اندازه‌گیری اندوکتانس (L) |
20µH ~ 20kH (بسته به رنج و فرکانس) |
| پارامترهای فرعی |
ESR, D, Q, Phase Angle (θ) |
| قابلیت‌های ویژه |
Auto LCR Mode, Sorting Mode, Data Hold, Zero Mode |
| پورت ارتباطی و تغذیه |
پورت USB (برای انتقال داده) | ۴ عدد باتری ۱.۵ ولت قلمی AA یا آداپتور DC 5V |
| اقلام همراه |
پروب‌های تست، باتری، کابل USB و نرم‌افزار، دفترچه راهنما |
مزایا و معایب LCR متر GW Instek LCR-915
شناخت نقاط قوت و محدودیت های این دستگاه به انتخابی آگاهانه کمک می‌کند:
نقاط قوت (مزایا)
-
فرکانس تست تا ۱۰ کیلوهرتز مناسب برای بررسی دقیق قطعات پسیو
-
نمایشگر دوگانه ۲۰ هزار کانتی با تفکیک‌پذیری عالی
-
دقت پایه 0.2% در رده ابزارهای پرتابل دستی
-
حالت هوشمند تشخیص خودکار قطعه (Auto LCR)
-
پشتیبانی از پورت USB جهت اتصال به کامپیوتر و ثبت داده ها
-
کیفیت ساخت مطمئن برند تایوانی GW Instek
نقاط ضعف (معایب)
چرا خرید GW Instek LCR-915 از برق شاپ؟ (نتیجه‌گیری)
اگر برای آزمایشگاه الکترونیک، واحد تعمیرات تخصصی یا کنترل کیفیت به یک LCR متر دستی ۱۰ کیلوهرتزی باکیفیت، دقیق و اقتصادی نیاز دارید، GW Instek LCR-915 یکی از بهترین انتخاب‌های بازار است.
