نقد و بررسی تخصصی اسیلوسکوپ ۱۰۰ مگاهرتز گودویل اینستک GW Instek GDS-1102B؛ کیفیت تایوانی با عمق حافظه ۱۰ مگابایتی

در اندازه‌ گیری‌ ها و تست‌های حساس الکترونیکی، دقت ثبت داده‌ ها، کیفیت قطعات دستگاه و پهنای باند واقعی ابزار اهمیت بالایی دارد. کمپانی معتبر تایوانی GW Instek (گودویل اینستک) به عنوان یکی از خوش‌ نام‌ ترین و قدیمی‌ ترین تولیدکنندگان تجهیزات تست و اندازه‌ گیری در جهان، با عرضه سری GDS-1000B استانداردهای جدیدی را برای اسیلوسکوپ‌ های اقتصادی و نیمه‌ صنعتی تعریف کرده است. مدل GW Instek GDS-1102B یک اسیلوسکوپ ۲ کاناله ۱۰۰ مگاهرتزی است که با بهره‌ گیری از عمق حافظه استثنایی ۱۰M نقطه‌ای و فناوری بازسازی شکل‌موج VPO، فراتر از انتظارات در این رده قیمتی ظاهر شده است. در این بررسی اختصاصی در وب‌ سایت برق شاپ، به آنالیز کامل مشخصات فنی و کاربردهای این دستگاه می‌ پردازیم.

۸ قابلیت ویژه و کلیدی اسیلوسکوپ GW Instek GDS-1102B

• پهنای باند ۱۰۰ مگاهرتز (100MHz): مناسب برای تحلیل و بررسی طیف وسیعی از سیگنال‌ های آنالوگ و دیجیتال.

• عمق حافظه فوق‌ العاده ۱۰ مگا نقطه (10M Record Length per Channel): ثبت کامل جزئیات سیگنال در بازه‌ های زمانی بلند بدون کاهش نرخ نمونه‌ برداری.

• نرخ نمونه‌ برداری واقعی 1GSa/s: ثبت دقیق جبهه‌ های موج سریع و نوسانات سیگنال روی هر کانال.

• فناوری پردازش VPO با نرخ به‌ روزرسانی 50,000wfms/s: بازسازی شکل‌ موج به سبک اسیلوسکوپ‌های آنالوگ جهت کشف نویزهای گذرا و آرتفکت‌ ها.

• صفحه نمایش ۷ اینچی WVGA با کیفیت بالا: نمایش شفاف و تفکیک رنگ بسیار واضح برای کانال‌ های ۱ و ۲.

• ۳۶ نوع اندازه‌ گیری اتوماتیک (Automatic Measurements): محاسبه آنی پارامترهای دامنه، فرکانس، ولتاژ RMS، Vpp، زمان صعود و سقوط و...

• آنالیز فرکانسی FFT با عمق ۱M نقطه: قابلیت آنالیز طیف فرکانسی با تفکیک‌ پذیری بسیار بالا.

• کلید اختصاصی "Zero Key": تنظیم سریع و آنی سطح صفر ولتاژ، زمان و تریگر تنها با فشردن یک کلید.

بررسی ساختار، ارگونومی و کیفیت ساخت GW Instek GDS-1102B

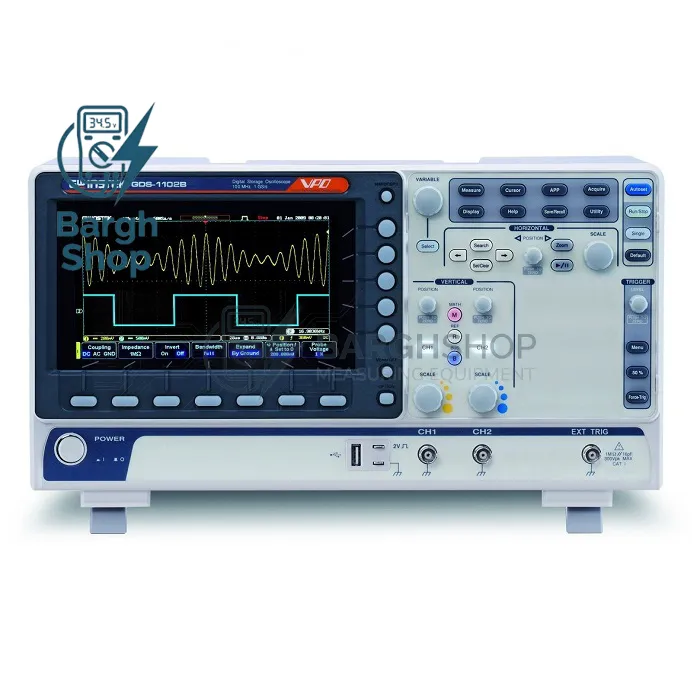

اسیلوسکوپ GW Instek GDS-1102B از کیفیت ساخت بسیار عالی و استانداردهای صنعتی تایوان بهره می‌برد. بدنه دستگاه بسار مقاوم، خوش‌ ساخت و دارای طراحی مدرن است. پنل جلویی دارای دو ورودی BNC برای کانال‌های ۱ و ۲، کلیدهای کنترلی با فیدبک لمسی عالی و ولوم‌ های چرخان دقیق است. چیدمان کلیدها بر اساس استانداردهای جهانی انجام شده تا اپراتور حین کار طولانی دچار خستگی نشود. پایه تاشو و دستگیره مقاوم بالای دستگاه نیز جابه‌ جایی آن را در محیط‌ های کارگاهی و آزمایشگاهی تسهیل می‌کند.

چرا عمق حافظه 10M و فناوری VPO در GDS-1102B یک مزیت رقابتی است؟

بسیاری از اسیلوسکوپ‌های هم‌ رده تنها دارای حافظه 40K یا 1M هستند که با زوم کردن روی سیگنال، جزئیات موج به دلیل کمبود نقطه نمونه‌ برداری تخریب می‌شود. اما GW Instek GDS-1102B با عمق حافظه ۱۰ مگابایتی به شما اجازه می‌ دهد سیگنالی با مدت زمان طولانی را ثبت کرده و سپس بدون از دست رفتن کیفیت، روی فرکانس‌ های بالا و نویزهای ریز زوم کنید. همچنین فناوری VPO (Visual Persistence Oscilloscope) درجه‌بندی شدت روشنایی سیگنال را بر اساس فرکانس تکرار نمایش می‌دهد.

کاربردهای اصلی اسیلوسکوپ GW Instek GDS-1102B در صنایع

این اسیلوسکوپ ۲ کاناله ۱۰۰ مگاهرتزی تایوانی در طیف وسیعی از صنایع کاربرد تخصصی دارد:

۱. آزمایشگاه‌ های دانشگاهی، مراکز تحقیقاتی و آموزش عالی

آموزش آنالیز سیگنال، تست فیلترها، پردازش سیگنال FFT و اجرای پروژه‌ های حساس مهندسی برق.

۲. واحد‌های تحقیق و توسعه (R&D) و طراحی الکترونیک

طراحی و بررسی مدارهای آنالوگ و دیجیتال، نویزگیری، تست سیستم‌ های نهفته و سوئیچینگ.

۳. تعمیرات تخصصی تجهیزات پزشکی، صنعتی و بوردها

عیب‌ یابی برد مادربردهای صنعتی، دستگاه‌ های آزمایشگاهی دقیق و تجهیزات ابزار دقیق.

جدول مشخصات فنی اسیلوسکوپ GW Instek GDS-1102B

مزایا و معایب اسیلوسکوپ GW Instek GDS-1102B

شناخت نقاط قوت و محدودیت‌ های این دستگاه به انتخابی آگاهانه کمک می‌کند:

نقاط قوت (مزایا)

• عمق حافظه فوق‌ العاده ۱۰M نقطه‌ای برای هر کانال در این رده قیمتی

• کیفیت ساخت ممتاز و قطعات باکیفیت تایوانی با طول عمر بالا

• نرخ نمونه‌ برداری 1GS/s به ازای هر کانال به صورت کاملاً مجزا

• فناوری VPO با نرخ به‌ روزرسانی ۵۰,۰۰۰ شکل‌موج در ثانیه

• صفحه نمایش بزرگ ۷ اینچی با رزولوشن عالی

• پشتیبانی از ۳۶ نوع اندازه‌ گیری اتوماتیک و آنالیز FFT با ۱M نقطه

نقاط ضعف (معایب)

• فاقد فانکشن ژنراتور داخلی.

• وزن دستگاه نسبت به برخی مدل‌های فوق‌ سبک چین کمی بیشتر است (به دلیل بدنه صنعتی‌ تر).

چرا خرید GW Instek GDS-1102B از برق شاپ؟ (نتیجه‌گیری)

اگر برای آزمایشگاه، مرکز تحقیقاتی، واحد R&D یا کارگاه تعمیرات تخصصی به یک اسیلوسکوپ ۲ کاناله ۱۰۰ مگاهرتزی تایوانی با بالاترین کیفیت، عمق حافظه استثنایی 10M و دقت بی‌ نظیر نیاز دارید، GW Instek GDS-1102B یکی از ارزشمندترین و مطمئن‌ ترین گزینه‌ های موجود در بازار است.

مزایای خرید از برق شاپ:

فروشگاه اینترنتی برق شاپ به عنوان مرجع تخصصی تامین تجهیزات اندازه‌ گیری و الکترونیک، دستگاه GW Instek GDS-1102B را با شرایط ویژه عرضه می‌کند:

• تضمین ۱۰۰٪ اصالت کالا و اورجینال بودن برند GW Instek تایوان

• ارائه بهترین قیمت رقابتی در بازار تجهیزات اندازه‌ گیری تایوانی

• مشاوره فنی رایگان پیش از خرید توسط کارشناسان مجرب الکترونیک

• ارسال سریع، ایمن و با بسته‌ بندی مطمئن به سراسر کشور

جهت دریافت مشاوره فنی، استعلام قیمت روز و ثبت سفارش خرید آنلاین اسیلوسکوپ GW Instek GDS-1102B هم‌ اکنون می‌توانید از طریق وب‌ سایت برق شاپ اقدام کرده یا با کارشناسان فروش ما تماس حاصل فرمایید.
