نقد و بررسی تخصصی اسیلوسکوپ سیگنال مختلط ۲۰۰ مگاهرتز هانتک Hantek MPO6204D؛ ایستگاه کامل آزمایشگاهی ۷ در ۱

در طراحی سیستم‌ های مدرن دیجیتال و آنالوگ، پردازنده‌های DSP، میکروکنترلرهای پیشرفته و برد‌های مبتنی بر FPGA، مشاهده همزمان سیگنال‌های آنالوگ خروجی در کنار خطوط متعدد دیتای دیجیتال الزامی است. اسیلوسکوپ‌های معمولی ۴ کاناله تنها سیگنال‌ های آنالوگ را تحلیل می‌کنند و برای بررسی خطوط دیتای موازی یا پروتکل‌ های سریال پیچیده کافی نیستند. کمپانی پیشگام Hantek جهت پاسخگویی به این نیاز پیشرفته، سری انقلابی MPO6000D را معرفی کرده است که در راس آن‌ها مدل پرچمدار Hantek MPO6204D قرار دارد. این دستگاه با ترکیب ۷ ابزار سنجش مجزا شامل اسیلوسکوپ ۴ کاناله ۲۰۰ مگاهرتز، لاجیک آنالایزر ۱۶ کاناله و فانکشن ژنراتور ۲۵ مگاهرتزی، تمام نیازهای یک مرکز تحقیق و توسعه (R&D) را روی یک میز کار برطرف می‌ سازد. در این بررسی اختصاصی در وب‌سایت برق شاپ، به آنالیز کامل مشخصات فنی و کاربردهای این دستگاه می‌ پردازیم.

۸ قابلیت ویژه و کلیدی اسیلوسکوپ MSO هانتک Hantek MPO6204D

• دستگاه ۷ در ۱ (7-in-1 Multifunction Instrument): شامل اسیلوسکوپ، لاجیک آنالایزر ۱۶ کانال، فانکشن ژنراتور ۲۵MHz، ولت‌متر دیجیتال (DVM)، فرکانس‌متر، تحلیل‌گر پروتکل و شمارنده پالس.

• پهنای باند عریض ۲۰۰ مگاهرتز (200MHz): ۴ کانال ورودی آنالوگ مجزا جهت آنالیز سیگنال‌ های فرکانس بالا.

• لاجیک آنالایزر ۱۶ کاناله دیجیتال (16 Logic Channels): بررسی همزمان ۱۶ خط دیتای دیجیتال، گذرگاه‌ های موازی و سیگنال‌های منطقی.

• فانکشن ژنراتور ۲۵ مگاهرتز داخلی (Built-in 25MHz Waveform Generator): قابلیت تولید و تزریق انواع شکل‌ موج‌ های سینوسی، مربعی، رمپ و آربیتری به مدار.

• سرعت به‌ روزرسانی شکل‌ موج 400,000wfms/s (فناوری DPO): کشف آنی نویزهای گذرا، آنومالی‌ها و خطاهای بسیار سریع سیگنال.

• عمق حافظه فوق‌ العاده ۶۴ مگا نقطه (64M Record Length): قابلیت ذخیره‌ سازی و زوم دقیق روی سیگنال‌ های فوق‌ العاده طولانی.

• صفحه نمایش ۷ اینچی لمسی با درجه‌ بندی ۲۵۶ رنگ: نمایش شفاف با پشتیبانی کامل از ژست‌ های حرکتی لمسی همانند تبلت.

• رمزگشایی سخت‌ افزاری پروتکل‌ های سریال (Hardware Serial Bus Decode): پشتیبانی استاندارد از رمزگشایی I2C, SPI, UART/RS232, CAN, LIN.

بررسی ساختار، ارگونومی و کیفیت ساخت Hantek MPO6204D

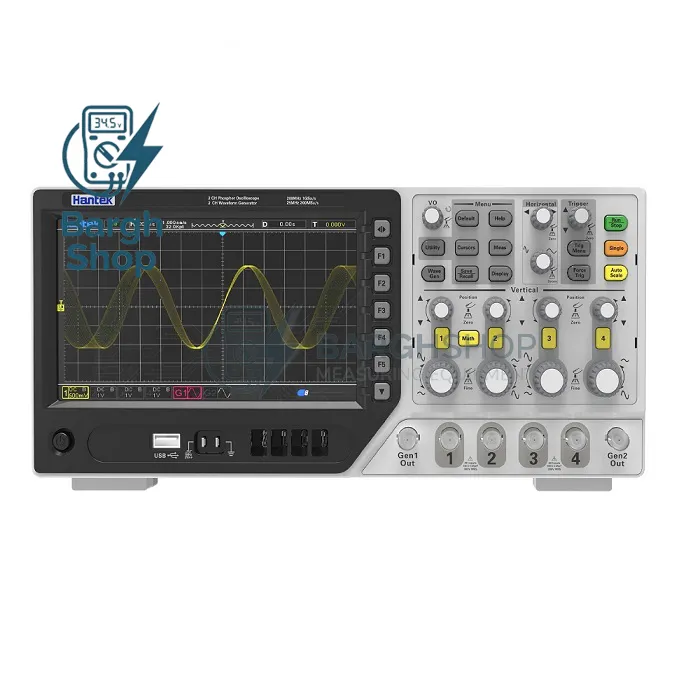

اسیلوسکوپ Hantek MPO6204D از بدنه‌ای مقاوم، صنعتی و بسیار خوش‌ساخت بهره می‌برد. پنل جلویی دستگاه شامل ۴ درگاه BNC آنالوگ، درگاه اختصاصی اتصال کابل لاجیک آنالایزر ۱۶ کاناله و درگاه خروجی BNC فانکشن ژنراتور است. با وجود امکانات گسترده، وجود صفحه نمایش ۷ اینچی لمسی خازنی باعث شده تا رابط کاربری دستگاه بسیار خلوت، مدرن و روان باشد. کلیدهای کنترلی و ولوم‌ های چرخان  فیزیکی نیز چیدمانی ارگونومیک دارند تا اپراتور در تسلط بر تنظیمات آزادی کامل داشته باشد.

چرا انتخاب یک اسیلوسکوپ سیگنال مختلط (MSO) مثل MPO6204D ضروری است؟

هنگام عیب‌یابی یک مدار مبتنی بر میکروکنترلر یا FPGA، شما ممکن است بخواهید وضعیت ۱۶ پایه دیجیتال (مثلاً خطوط آدرس و دیتا) را درست در لحظه‌ ای بررسی کنید که یک سیگنال آنالوگ دچار افت ولتاژ می‌شود. دستگاه Hantek MPO6204D این امکان را فراهم می‌ سازد که ۴ کانال آنالوگ و ۱۶ کانال دیجیتال را به صورت کاملاً هم‌ زمان (Synchronized) هم‌گام‌ سازی کرده و تریگرهای پیچیده منطقی روی آن‌ ها تعریف کنید.

کاربردهای اصلی اسیلوسکوپ Hantek MPO6204D در صنایع

این اسیلوسکوپ MSO پیشرفته در پیشرفته‌ ترین حوزه‌های صنعتی و تحقیقاتی کاربرد گسترده دارد:

۱. مراکزملی تحقیقات، واحدهای R&D و طراحی سیستم‌ های نهفته (Embedded Systems)

طراحی و عیب‌ یابی برد‌های مبتنی بر پردازنده‌ های ARM، سیستم‌ های DSP، FPGA و آنالیز همزمان سیگنال‌ های آنالوگ و دیجیتال.

۲. صنایع خودروسازی و عیب‌ یابی شبکه‌ های CAN و LIN

رمزگشایی و تحلیل آنلاین خطاهای شبکه ارتباطی خودرو به همراه بررسی وضعیت پایه سنسورها و عملگرها.

۳. آزمایشگاه‌دهای پیشرفته دانشگاهی و پروژه‌ های الکترونیک قدرت

آموزش مفاهیم سیگنال‌ های مختلط، آنالیز فرکانسی FFT، تست درایورهای سوئیچینگ و بررسی روابط فازی.

جدول مشخصات فنی اسیلوسکوپ MSO هانتک Hantek MPO6204D

مزایا و معایب اسیلوسکوپ Hantek MPO6204D

شناخت نقاط قوت و محدودیت‌ های این دستگاه به انتخابی آگاهانه کمک می‌کند:

نقاط قوت (مزایا)

• دستگاه کامل ۷ در ۱ جهت بی‌ نیاز شدن از خرید چندین تجهیز مجزای آزمایشگاهی

• ترکیب ۴ کانال آنالوگ ۲۰۰ مگاهرتز با لاجیک آنالایزر ۱۶ کاناله دیجیتال

• فناوری فسفر دیجیتال با نرخ به‌روزرسانی 400,000wfms/s و عمق حافظه ۶۴M

• دارا بودن فانکشن ژنراتور ۲۵ مگاهرتزی آربیتری داخلی

• صفحه نمایش ۷ اینچی لمسی بسیار روان با درجه‌ بندی رنگی ۲۵۶ سطحی

• پشتیبانی از پورت شبکه LAN جهت کنترل تحت شبکه و ریموت

• ارزش خرید فوق‌ العاده بالا در مقایسه با اسیلوسکوپ‌ های MSO برندهای اروپایی و آمریکایی

نقاط ضعف (معایب)

• قیمت بالاتر نسبت به اسیلوسکوپ‌ های ساده دیجیتال به دلیل وجود لاجیک آنالایزر و فناوری MSO.

چرا خرید Hantek MPO6204D از برق شاپ؟ (نتیجه‌گیری)

اگر برای واحد R&D، پروژه آزمایشگاهی پیشرفته، عیب‌ یابی سیستم‌ های نهفته یا طراحی مدارهای دیجیتال و آنالوگ فرکانس بالا به کامل‌ ترین اسیلوسکوپ سیگنال مختلط (MSO) با پهنای باند ۲۰۰ مگاهرتز، لاجیک آنالایزر ۱۶ کانال، فانکشن ژنراتور داخلی و صفحه لمسی نیاز دارید، Hantek MPO6204D یکی از قدرتمندترین و بی‌رقیب‌ ترین گزینه‌ های موجود در بازار است.

مزایای خرید از برق شاپ:

فروشگاه اینترنتی برق شاپ به عنوان مرجع تخصصی تامین تجهیزات اندازه‌ گیری و الکترونیک، دستگاه Hantek MPO6204D را با شرایط ویژه عرضه می‌کند:

• تضمین ۱۰۰٪ اصالت کالا و اورجینال بودن برند Hantek

• ارائه بهترین قیمت رقابتی در بازار تجهیزات اندازه‌ گیری پیشرفته MSO

• مشاوره فنی رایگان پیش از خرید توسط کارشناسان مجرب الکترونیک

• ارسال سریع، ایمن و با بسته‌ بندی مطمئن به سراسر کشور

جهت دریافت مشاوره فنی، استعلام قیمت روز و ثبت سفارش خرید آنلاین اسیلوسکوپ سیگنال مختلط Hantek MPO6204D، هم‌اکنون می‌توانید از طریق وب‌ سایت برق شاپ اقدام کرده یا با کارشناسان فروش ما تماس حاصل فرمایید.
