نقد و بررسی تخصصی کارت اسیلوسکوپ ۴ کاناله ۲۰۰ مگاهرتز هانتک Hantek 6204BD؛ پرچمدار پرتابل با فانکشن ژنراتور داخلی
در پروژه‌های مهندسی پیشرفته، طراحی مدارهای دیجیتال فرکانس بالا، عیب یابی های میدانی تجهیزات صنعتی و سیستم های الکترونیک خودرو، دسترسی به یک اسیلوسکوپ پرتابل با پهنای باند بالا و تعداد کانال‌های متعدد الزامی است. حمل اسیلوسکوپ های رومیزی سنگین به محیط‌های کاری بیرون از آزمایشگاه همواره چالش‌برانگیز است. کمپانی معتبر Hantek با عرضه سری کارت های اسیلوسکوپ USB (PC-Based)، مدل پرچمدار و بی رقیب Hantek 6204BD را روانه بازار کرده است. این دستگاه مینیاتوری با بدنه آلومینیومی فوق‌العاده مقاوم، ۴ کانال ورودی آنالوگ ۲۰۰ مگاهرتزی و یک فانکشن ژنراتور ۲۵ مگاهرتزی داخلی را در اختیار کاربر قرار می‌دهد تا لپ تاپ شما به یک ایستگاه کامل آنالیز و تست سیگنال های فرکانس بالا تبدیل شود. در این بررسی اختصاصی در وب سایت برق شاپ، به آنالیز کامل مشخصات فنی و کاربردهای این کارت اسیلوسکوپ قدرتمند می پردازیم.
۸ قابلیت ویژه و کلیدی کارت اسیلوسکوپ Hantek 6204BD
-
پهنای باند عریض ۲۰۰ مگاهرتز (200MHz): بالاترین پهنای باند در سری کارت های اسیلوسکوپ هانتک جهت آنالیز دقیق سیگنال های فرکانس بالا و جبهه های موج سریع.
-

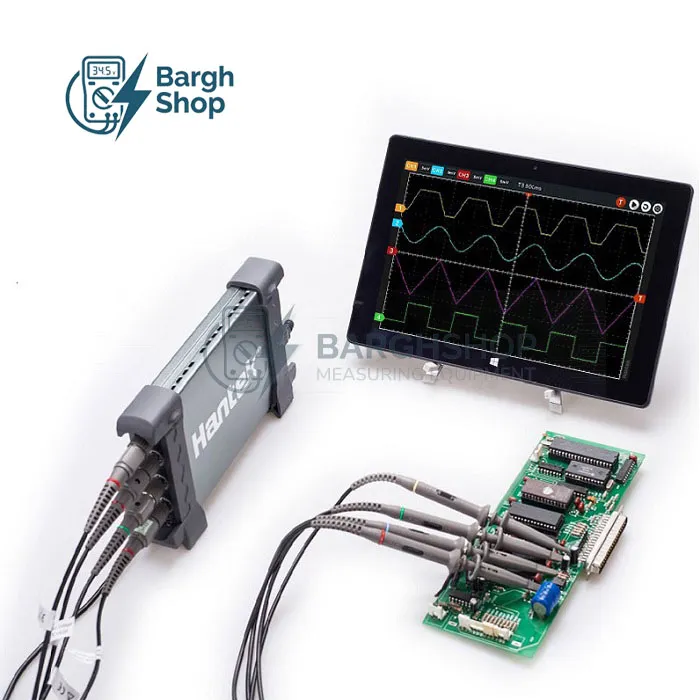

دارای ۴ کانال ورودی آنالوگ مجزا: آنالیز، مقایسه و بررسی همزمان ۴ سیگنال مختلف روی صفحه نمایش کامپیوتر یا لپ‌تاپ.
-
فانکشن ژنراتور ۲۵ مگاهرتز داخلی (Built-in 25MHz Waveform Generator): قابلیت تزریق انواع شکل موج های سینوسی، مربعی، رمپ و آربیتری به مدار.
-
نرخ نمونه برداری واقعی 1GSa/s: ثبت دقیق جزئیات سیگنال و نوسانات سریع فرکانسی.
-
پشتیبانی از تحلیل پروتکل‌های سریال (Serial Bus Decoding): رمزگشایی پروتکل های ارتباطی خودرویی و دیجیتال شامل CAN, LIN, I2C, SPI, UART/RS232.
-
تغذیه مستقیم از پورت USB (بدون نیاز به برق شهر): کارکرد آسان در محیط های میدانی و خارج از کارگاه تنها با اتصال به لپ‌تاپ.
-
بدنه آلومینیومی آنودایز شده و مقاوم: طراحی بسیار جان سخت، ضد شوک حرارتی و خنک‌کنندگی عالی در کارکرد مداوم صنعتی.
-
نرم افزار قدرتمند با قابلیت ذخیره سازی نامحدود: ذخیره تصاویر، داده‌های متنی (CSV)، فیلم سیگنال ها و قابلیت چاپ مستقیم گزارش.
بررسی ساختار، ارگونومی و کیفیت ساخت Hantek 6204BD

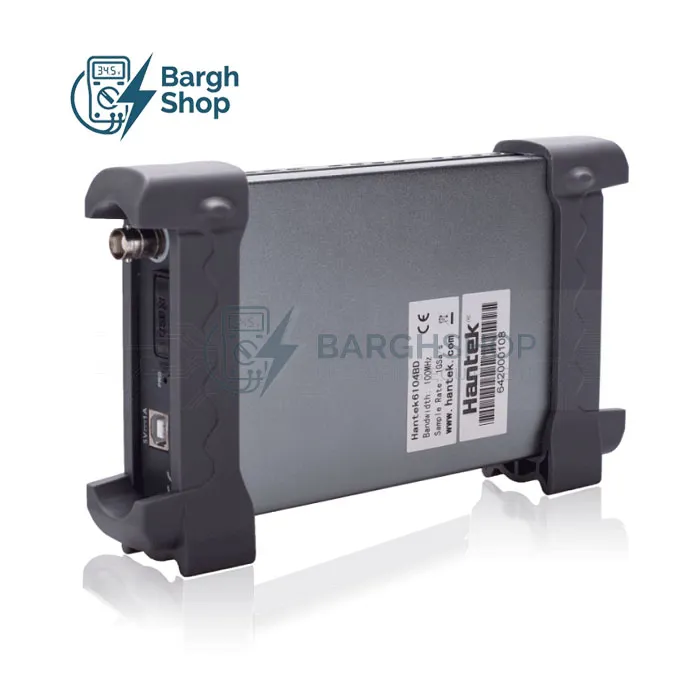

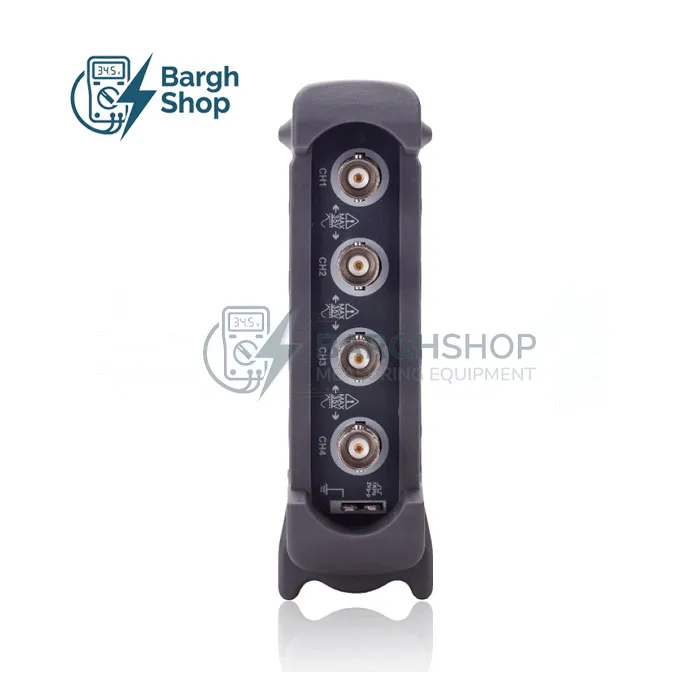

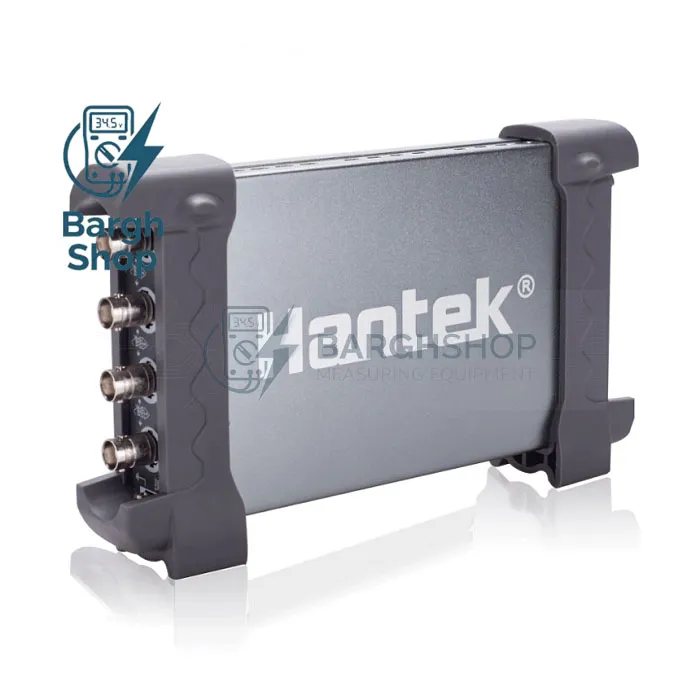

کارت اسیلوسکوپ Hantek 6204BD بدنه‌ای بسیار کوچک، باریک و از جنس آلومینیوم آلیاژی انودایز شده دارد. در طرفین دستگاه پوشش های لاستیکی محافظ (Rubber Armor) تعبیه شده که آن را در برابر ضربه و افتادن در شرایط سخت کاری محافظت می‌کند. پنل جلویی شامل ۴ کانال ورودی BNC و یک کانال خروجی BNC برای فانکشن ژنراتور است. در پنل پشتی نیز درگاه USB جهت اتصال به کامپیوتر قرار دارد. وزن بسیار سبک (حدود ۳۴۰ گرم) باعث می‌شود تا این دستگاه به راحتی در کیف لپ تاپ قرار گرفته و همیشه همراه مهندس باشد.
چرا انتخاب مدل ۲۰۰ مگاهرتزی Hantek 6204BD یک تصمیم حرفه‌ای است؟
در مقایسه با مدل ۱۰۰ مگاهرتزی (6104BD)، کارت اسیلوسکوپ Hantek 6204BD با پهنای باند ۲۰۰ مگاهرتزی به شما اجازه می‌دهد سیگنال های بسیار سریع تر، هارمونیک های بالاتر و جبهه های موج با زمان صعود زیر ۲ نانوثانیه را بدون دفرمگی و افت دامنه تحلیل کنید. علاوه بر این، استفاده از قدرت پردازشی و صفحه نمایش بزرگ لپ تاپ، آنالیز ریاضی FFT و رمزگشایی پروتکل های ارتباطی پیچیده را بسیار ساده تر و لذت‌بخش تر می سازد.
کاربردهای اصلی کارت اسیلوسکوپ Hantek 6204BD در صنایع
این کارت اسیلوسکوپ ۴ کاناله پرتابل در طیف وسیعی از حوزه مهندسی کاربرد تخصصی دارد:
۱. عیب یابی و دیاگ تخصصی برق و شبکه CAN/LIN خودروها (تستر ایسیو)
بررسی سیگنال های سریع سنسورها، عملگرها، سیستم های جرقه زنی و آنالیز خطوط شبکه ارتباطی CAN و LIN در خودروهای پیشرفته.
۲. خدمات پس از فروش و تعمیرات در محل مشتری
عیب یابی تجهیزات پزشکی، آسانسورها، دستگاه های CNC و خطوط تولید صنعتی فرکانس بالا بدون نیاز به حمل اسیلوسکوپ سنگین.
۳. واحدهای تحقیق و توسعه (R&D)، طراحی الکترونیک و سیستم های نهفته
طراحی و بررسی مدارات میکروکنترلری فرکانس بالا، تست فیلترهای فرکانس بالا و بررسی خطوط ارتباطی I2C, SPI و UART.
جدول مشخصات فنی کارت اسیلوسکوپ Hantek 6204BD
| پارامتر فنی |
مشخصات و مقدار |
| برند و مدل |
هانتک (Hantek) - مدل 6204BD (PC USB) |
| پهنای باند (Bandwidth) |
200MHz (پرچمدار سری PC-Based) |
| تعداد کانال ورودی |
۴ کانال آنالوگ + ۱ کانال خروجی فانکشن ژنراتور |
| نرخ نمونه‌برداری (Sample Rate) |
1GSa/s (در حالت تک کانال) |
| مشخصات فانکشن ژنراتور داخلی |
فرکانس: 0.1Hz ~ 25MHz | رزولوشن 12Bit | تولید موج‌های سینوسی، مربعی، آربیتری و... |
| عمق حافظه (Memory Depth) |
64K (ذخیره‌سازی نامحدود روی هارد کامپیوتر) |
| حساسیت عمودی (Vertical Sensitivity) |
2mV/div ~ 10V/div |
| قابلیت رمزگشایی (Bus Decoding) |
پشتیبانی از CAN, LIN, I2C, SPI, UART/RS232 |
| نوع رابط و تغذیه |
USB 2.0 (تغذیه مستقیماً از پورت USB بدون نیاز به آداپتور) |
| وزن و ابعاد |
ابعاد: 175x105x25 mm | وزن: حدود ۳۴۰ گرم |
| سیستم‌عامل‌های مورد پشتیبانی |
Windows 10, Windows 8, Windows 7, Windows XP |
| اقلام همراه |
۴ عدد پروب اسیلوسکوپ، کابل BNC به سوسماری (برای ژنراتور)، کابل USB، سی‌دی نرم‌افزار و کیف حمل |
مزایا و معایب کارت اسیلوسکوپ Hantek 6204BD
شناخت نقاط قوت و محدودیت های این دستگاه به انتخابی آگاهانه کمک می‌کند:
نقاط قوت (مزایا)
-
پهنای باند عالی ۲۰۰ مگاهرتزی در بدنه‌ای فوق العاده کوچک، سبک و پرتابل
-
ترکیب ۴ کانال اسیلوسکوپ با فانکشن ژنراتور ۲۵ مگاهرتزی در یک کارت USB
-
تغذیه مستقیماً از پورت USB بدون نیاز به اتصال به برق شهر
-
پشتیبانی از تحلیل و رمزگشایی کامل پروتکل های خودرویی و دیجیتال (CAN, LIN, I2C, SPI)
-
بدنه آلومینیومی بسیار مقاوم و باکیفیت ضدشوک
-
ارزش خرید فوق العاده بالا در مقایسه با اسیلوسکوپ های رومیزی ۴ کاناله ۲۰۰ مگاهرتزی
نقاط ضعف (معایب)
چرا خرید Hantek 6204BD از برق شاپ؟ (نتیجه‌گیری)
اگر برای عیب یابی های میدانی فرکانس بالا، تعمیرات پرتابل خودرو و تجهیزات صنعتی، یا واحدهای R&D به یک اسیلوسکوپ ۴ کاناله ۲۰۰ مگاهرتزی سبک، دقیق، مجهز به فانکشن ژنراتور و قابلیت رمزگشایی پروتکل ها نیاز دارید،Hantek 6204BD بی رقیب ترین و کامل ترین کارت اسیلوسکوپ موجود در بازار است.
