نقد و بررسی تخصصی کارت اسیلوسکوپ ۴ کاناله ۱۰۰ مگاهرتز هانتک Hantek 6104BD؛ سنجش پرتابل با فانکشن ژنراتور داخلی
در دنیای امروز الکترونیک، نیاز به تجهیزات اندازه گیری پرتابل، سبک و قابل حمل برای عیب یابی های میدانی، تعمیرات در محل مشتری و پروژه های دانشگاهی بیش از پیش احساس می‌شود. اسیلوسکوپ های رومیزی سنگین و بزرگ معمولاً امکان حمل راحت را ندارند. کمپانی پیشگام Hantek با طراحی سری کارت های اسیلوسکوپ USB (PC-Based)، مدل پرچمدار Hantek 6104BD را روانه بازار کرده است. این دستگاه مینیاتوری با بدنه آلومینیومی محکم، ۴ کانال ورودی ۱۰۰ مگاهرتزی و یک فانکشن ژنراتور ۲۵ مگاهرتزی داخلی را در اختیار کاربر قرار می‌دهد تا لپ تاپ شما به یک ایستگاه کامل آنالیز و تست سیگنال تبدیل شود. در این بررسی اختصاصی در وب سایت برق شاپ، به آنالیز کامل مشخصات فنی و کاربردهای این کارت اسیلوسکوپ قدرتمند می‌پردازیم.
۸ قابلیت ویژه و کلیدی کارت اسیلوسکوپ Hantek 6104BD
-
دارای ۴ کانال ورودی آنالوگ مجزا: آنالیز و مقایسه همزمان ۴ سیگنال مختلف روی صفحه نمایش کامپیوتر یا لپ تاپ.
-
پهنای باند ۱۰۰ مگاهرتز (100MHz): مناسب برای تحلیل طیف وسیعی از سیگنال های آنالوگ و دیجیتال.
-
فانکشن ژنراتور ۲۵ مگاهرتز داخلی (Built-in 25MHz Waveform Generator): قابلیت تزریق انواع شکل موج های سینوسی، مربعی، رمپ و آربیتری به مدار.
-
نرخ نمونه برداری واقعی 1GSa/s: ثبت دقیق جزئیات سیگنال و جبهه های موج سریع.
-
پشتیبانی از تحلیل پروتکل های سریال (Serial Bus Decoding): رمزکاداری پروتکل های ارتباطی خودرویی و دیجیتال شامل CAN, LIN, I2C, SPI, UART.
-
تغذیه مستقیم از پورت USB (بدون نیاز به برق شهر): کارکرد آسان در محیط های میدانی و خارج از کارگاه تنها با اتصال به لپ تاپ.
-
بدنه آلومینیومی آنودایز شده و مقاوم: طراحی بسیار جان سخت، ضد شوک حرارتی و خنک کنندگی عالی در کارکرد مداوم.
-
نرم افزار قدرتمند با قابلیت ذخیره سازی نامحدود: ذخیره تصاویر، داده های متنی (CSV)، فیلم سیگنال ها و قابلیت چاپ مستقیم گزارش.
بررسی ساختار، ارگونومی و کیفیت ساخت Hantek 6104BD

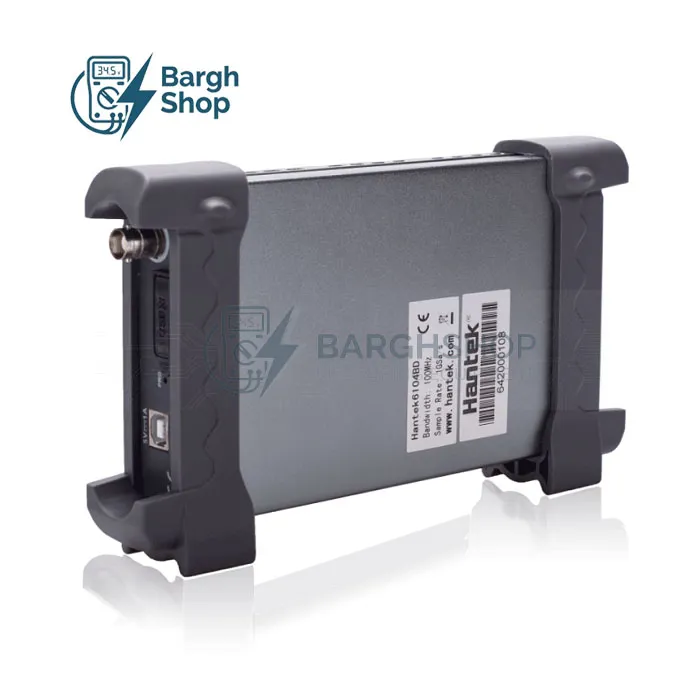

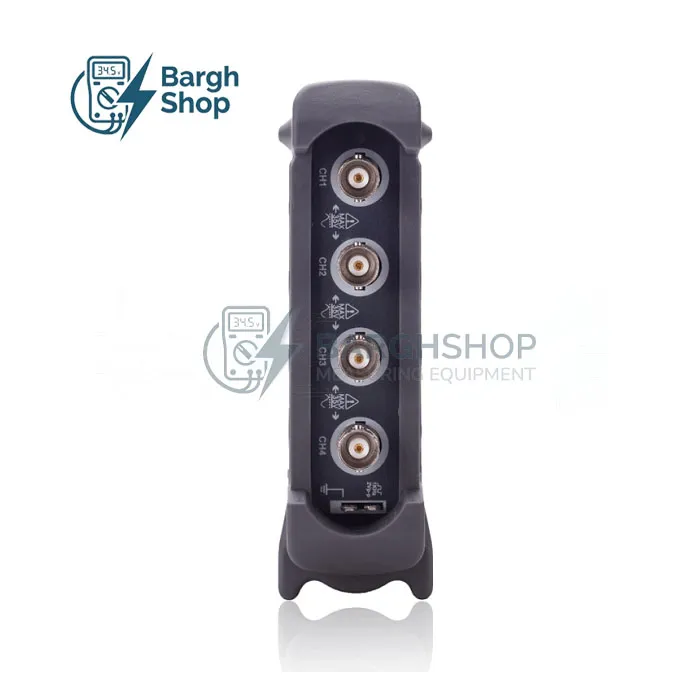

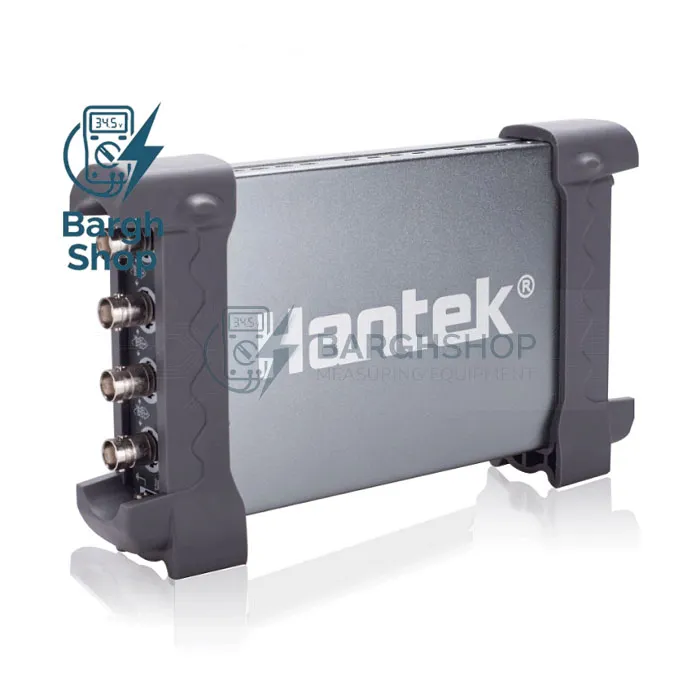

کارت اسیلوسکوپ Hantek 6104BD بدنه‌ای بسیار کوچک، باریک و از جنس آلومینیوم آلیاژی انودایز شده دارد. در طرفین دستگاه پوشش‌های لاستیکی محافظ (Rubber Armor) تعبیه شده که آن را در برابر ضربه و افتادن در شرایط سخت کاری محافظت می‌کند. پنل جلویی شامل ۴ کانال ورودی BNC و یک کانال خروجی BNC برای فانکشن ژنراتور است. در پنل پشتی نیز درگاه USB جهت اتصال به کامپیوتر قرار دارد. وزن کم (حدود ۳۴۰ گرم) باعث می‌شود تا این دستگاه به راحتی در کیف لپ‌تاپ قرار گرفته و همیشه همراه مهندس باشد.
چرا خرید کارت اسیلوسکوپ Hantek 6104BD یک انتخاب هوشمندانه است؟

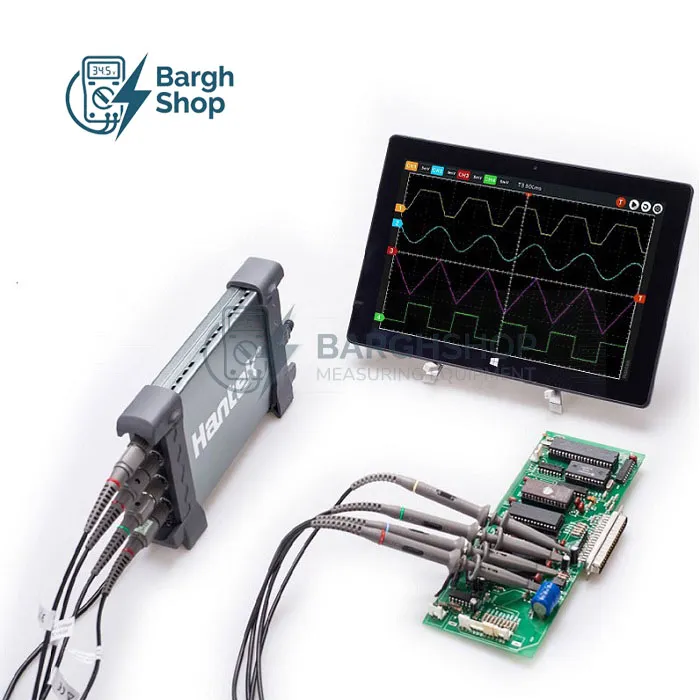

کارت اسیلوسکوپ Hantek 6104BD به شما امکان می‌دهد تا از صفحه نمایش بزرگ، باکیفیت و حتی لمسی لپ‌تاپ خود برای مشاهده شکل موج ها استفاده کنید. به‌علاوه، برخلاف اسیلوسکوپ های رومیزی که عمق حافظه محدودی دارند، در این مدل می‌توانید اطلاعات سیگنال را مستقیماً روی هارد دیسک کامپیوتر ذخیره کرده و از قدرت پردازشی نرم‌افزار برای رمزگشایی پروتکل های خودرویی (CAN/LIN) و تحلیل های ریاضی FFT بهره ببرید.
کاربردهای اصلی کارت اسیلوسکوپ Hantek 6104BD در صنایع
این کارت اسیلوسکوپ ۴ کاناله پرتابل در طیف وسیعی از حوزه مهندسی کاربرد دارد:
۱. عیب یابی برق و شبکه CAN/LIN خودروها (دیاگ و تستر ایسیو)
بررسی سیگنال های سنسورها، عملگرها، جرقه زنی و شبکه ارتباطی CAN در خودروهای مدرن توسط تعمیرکاران پرتابل.
۲. خدمات پس از فروش و تعمیرات در محل مشتری
عیب یابی تجهیزات پزشکی، آسانسورها، دستگاه های CNC و خطوط تولید صنعتی بدون نیاز به حمل اسیلوسکوپ سنگین.
۳. آزمایشگاه های پروژه ای، دانشجویی و رباتیک
طراحی و بررسی مدارات میکروکنترلری (آردوینو، ARM)، تست فیلترها و بررسی خطوط ارتباطی I2C و SPI.
جدول مشخصات فنی کارت اسیلوسکوپ Hantek 6104BD
| پارامتر فنی |
مشخصات و مقدار |
| برند و مدل |
هانتک (Hantek) - مدل 6104BD (PC USB) |
| پهنای باند (Bandwidth) |
100MHz |
| تعداد کانال ورودی |
۴ کانال آنالوگ + ۱ کانال خروجی فانکشن ژنراتور |
| نرخ نمونه‌برداری (Sample Rate) |
1GSa/s (در حالت تک کانال) |
| مشخصات فانکشن ژنراتور داخلی |
فرکانس: 0.1Hz ~ 25MHz | رزولوشن 12Bit | تولید موج‌های سینوسی، مربعی، آربیتری و... |
| عمق حافظه (Memory Depth) |
64K (ذخیره‌سازی نامحدود روی هارد کامپیوتر) |
| حساسیت عمودی (Vertical Sensitivity) |
2mV/div ~ 10V/div |
| قابلیت رمزگشایی (Bus Decoding) |
پشتیبانی از CAN, LIN, I2C, SPI, UART/RS232 |
| نوع رابط و تغذیه |
USB 2.0 (تغذیه مستقیماً از پورت USB بدون نیاز به آداپتور) |
| وزن و ابعاد |
ابعاد: 175x105x25 mm | وزن: حدود ۳۴۰ گرم |
| سیستم‌عامل‌های مورد پشتیبانی |
Windows 10, Windows 8, Windows 7, Windows XP |
| اقلام همراه |
۴ عدد پروب اسیلوسکوپ، کابل BNC به سوسماری (برای ژنراتور)، کابل USB، سی‌دی نرم‌افزار و کیف حمل |
مزایا و معایب کارت اسیلوسکوپ Hantek 6104BD
شناخت نقاط قوت و محدودیت های این دستگاه به انتخابی آگاهانه کمک می‌کند:
نقاط قوت (مزایا)
-
ابعاد بسیار کوچک، وزن سبک و قابلیت حمل آسان در کیف لپ تاپ
-
ترکیب ۴ کانال اسیلوسکوپ ۱۰۰ مگاهرتز با فانکشن ژنراتور ۲۵ مگاهرتزی
-
تغذیه مستقیماً از پورت USB بدون نیاز به اتصال به برق شهر
-
پشتیبانی از تحلیل و رمزگشایی پروتکل های خودرویی و دیجیتال (CAN, LIN, I2C, SPI)
-
بدنه آلومینیومی بسیار مقاوم و باکیفیت
-
قیمت بسیار مناسب تر در مقایسه با اسیلوسکوپ های رومیزی ۴ کاناله هم رده
نقاط ضعف (معایب)
چرا خرید Hantek 6104BD از برق شاپ؟ (نتیجه‌گیری)
اگر برای عیب یابی های میدانی، تعمیرات پرتابل خودرو و تجهیزات صنعتی، یا پروژه های دانشگاهی به یک اسیلوسکوپ ۴ کاناله ۱۰۰ مگاهرتزی سبک، دقیق، مجهز به فانکشن ژنراتور و قابلیت رمزگشایی پروتکل ها نیاز دارید، Hantek 6104BD بی رقیب ترین کارت اسیلوسکوپ موجود در بازار است.
مزایای خرید از برق شاپ:
فروشگاه اینترنتی برق شاپ به عنوان مرجع تخصصی تامین تجهیزات اندازه گیری و الکترونیک، کارت اسیلوسکوپ Hantek 6104BD را با شرایط ویژه عرضه می‌کند:
-
تضمین ۱۰۰٪ اصالت کالا و اورجینال بودن برند Hantek
-
ارائه بهترین قیمت رقابتی در بازار تجهیزات اندازه گیری و کارت های اسیلوسکوپ
-
مشاوره فنی رایگان پیش از خرید توسط کارشناسان مجرب الکترونیک
-
ارسال سریع، ایمن و با بسته بندی مطمئن به سراسر کشور
جهت دریافت مشاوره فنی، استعلام قیمت روز و ثبت سفارش خرید آنلاین کارت اسیلوسکوپ Hantek 6104BD ، هم اکنون می‌توانید از طریق وب سایت برق شاپ اقدام کرده یا با کارشناسان فروش ما تماس حاصل فرمایید.
