نقد و بررسی تخصصی اسیلوسکوپ ۴ کاناله ۱۰۰ مگاهرتز هانتک Hantek DSO4104B؛ آنالیز همزمان سیگنال های متعدد با قیمت اقتصادی
در طراحی، تست و عیب یابی سیستم های دیجیتال مدرن، مدارات میکروکنترلری، پروژه های صنعتی و الکترونیک قدرت، آنالیز تنها یک یا دو سیگنال به هیچ عنوان کافی نیست. مهندسان نیازمند بررسی همزمان ورودی ها، خروجی ها، سیگنال های ساعت (Clock) و خطوط ارتباطی جهت بررسی دقیق زمان‌بندی (Timing) و روابط فازی هستند. کمپانی معتبر Hantek با معرفی سری B از خانواده محبوب ۴ کاناله خود، مدل Hantek DSO4104B را روانه بازار کرده است. این اسیلوسکوپ ۴ کاناله با پهنای باند ۱۰۰ مگاهرتز و نرخ نمونه‌برداری ۱ گیگانمونه در ثانیه، راهکاری مقرون به صرفه و تخصصی برای آزمایشگاه ها و واحدهای مهندسی به شمار می‌رود. در این بررسی اختصاصی در وب سایت برق شاپ، به آنالیز کامل مشخصات فنی و کاربردهای این دستگاه می‌پردازیم.
۸ قابلیت ویژه و کلیدی اسیلوسکوپ Hantek DSO4104B
-
دارای ۴ کانال ورودی آنالوگ مجزا: قابلیت مشاهده، مقایسه و آنالیز همزمان ۴ شکل موج مختلف روی یک صفحه نمایش.
-
پهنای باند ۱۰۰ مگاهرتز (100MHz): پوشش کامل طیف وسیعی از سیگنال های آنالوگ و دیجیتال فرکانس متوسط و بالا.
-
نرخ نمونه برداری واقعی 1GSa/s: ثبت دقیق نوسانات و جبهه های موج سریع بدون از دست رفتن جزئیات سیگنال.
-
نمایشگر رنگی بزرگ ۷ اینچی (WVGA 800x480): تفکیک فوق العاده شکل‌موج‌ها با رنگ های مجزا برای هر یک از ۴ کانال ورودی.
-
عمق حافظه ۶۴ کیلو نقطه (64K Record Length): قابلیت ذخیره سازی و آنالیز جزئیات سیگنال در بازه های زمانی مختلف.
-
۴۰ نوع اندازه گیری اتوماتیک (Automatic Measurements): محاسبه سریع و آنی دامنه، فرکانس، زمان صعود/سقوط، دوره تناوب، ولتاژ Peak-to-Peak و...
-
آنالیز ریاضی و تحلیل طیف فرکانسی (FFT): تبدیل فوریه سریع جهت آنالیز فرکانسی و تحلیل هارمونیک های سیگنال به همراه عملگرهای ریاضی.
-
اتصالات کامل USB Host & USB Device: قابلیت اتصال مستقیم به کامپیوتر جهت کنترل نرم افزاری و ذخیره آسان داده ها روی فلش مموری.
بررسی ساختار، ارگونومی و کیفیت ساخت Hantek DSO4104B

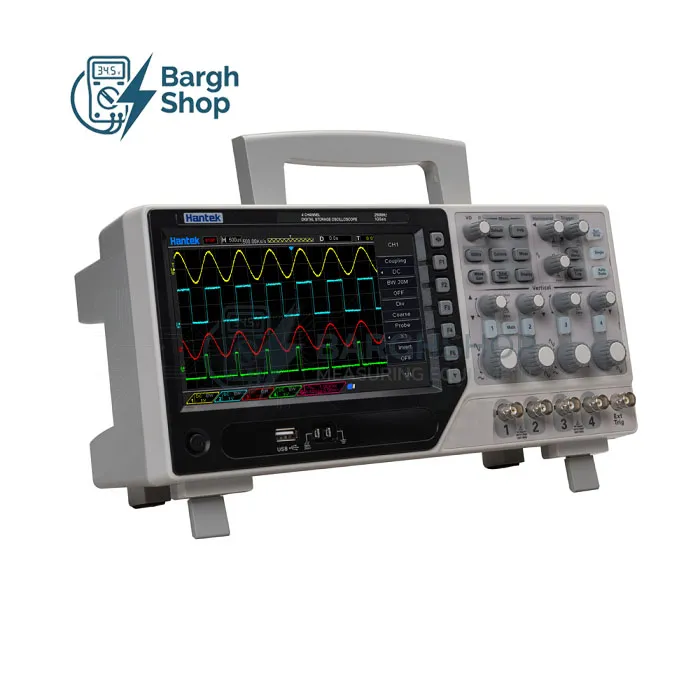

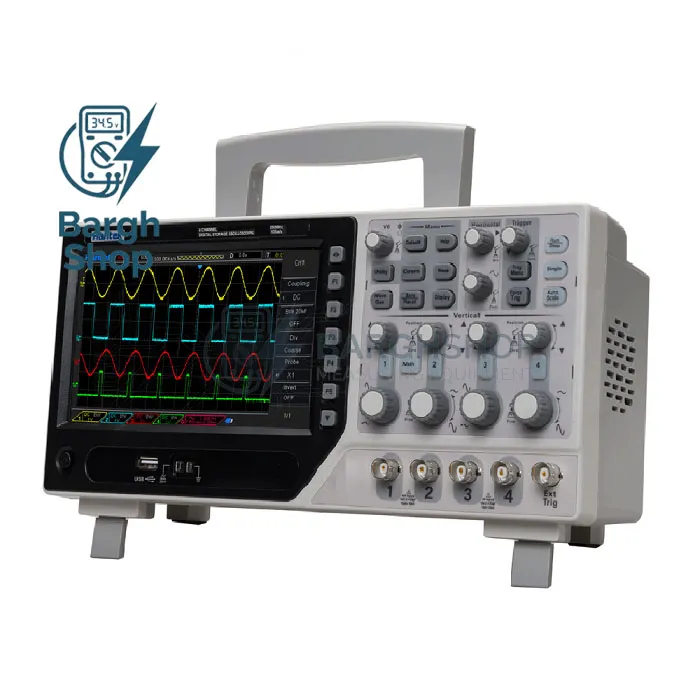

اسیلوسکوپ Hantek DSO4104B با بدنه ای فشرده، مقاوم و مدرن طراحی شده است. ۴ کانال ورودی BNC به صورت کاملاً مرتب در پنل جلویی قرار گرفته‌اند. ولوم‌ها و کلیدهای کنترلی دستگاه دارای تفکیک رنگی مشخص مطابق با رنگ کانال‌های ۱ تا ۴ روی صفحه نمایش هستند تا خطای اپراتور حین تنظیمات مقیاس ولتاژ و زمان به حداقل برسد. دستگیره تاشو و وزن مناسب دستگاه (حدود ۲.۰۸ کیلوگرم)، جابه جایی آن را در محیط کارگاهی و آزمایشگاهی بسیار آسان کرده است.
تفاوت سری B و C در اسیلوسکوپ های هانتک چیست؟
سری C هانتک (مانند DSO4102C یا DSO4104C) دارای فانکشن ژنراتور داخلی ۲۵ مگاهرتز هستند؛ اما سری B (مانند DSO4104B) فاقد فانکشن ژنراتور بوده و تمرکز کاملی بر ارائه ۴ کانال ورودی اسیلوسکوپ با قیمتی مناسب تر دارد. اگر در آزمایشگاه خود مولد سیگنال مجزا دارید یا نیازی به فانکشن ژنراتور ندارید، مدل DSO4104B انتخابی کاملاً هوشمندانه و اقتصادی تر خواهد بود.
کاربردهای اصلی اسیلوسکوپ Hantek DSO4104B در صنایع
این اسیلوسکوپ ۴ کاناله ۱۰۰ مگاهرتزی در طیف وسیعی از صنایع و کاربردهای تخصصی به کار می‌رود:
۱. عیب یابی و بررسی سیستم های دیجیتال و میکروکنترلرها
بررسی همزمان خطوط دیتا، پروتکل های ارتباطی (SPI, I2C, UART) و سیگنال های کنترلی در سیستم های نهفته.
۲. الکترونیک قدرت، درایوها و سیستم های سه فاز
تحلیل سیگنال های گیت در مدارات سوئیچینگ، عیب یابی اینورترها و بررسی روابط فازی مدارات قدرت.
۳. آزمایشگاه های آموزشی دانشگاه ها و مراکز تحقیقاتی
آموزش آنالیز همزمان چندین سیگنال، تحلیل فرکانسی FFT و اجرای پروژه های دانشجویی برق و الکترونیک.
جدول مشخصات فنی اسیلوسکوپ Hantek DSO4104B
| پارامتر فنی |
مشخصات و مقدار |
| برند و مدل |
هانتک (Hantek) - مدل DSO4104B |
| پهنای باند (Bandwidth) |
100MHz |
| تعداد کانال ورودی |
۴ کانال آنالوگ مجزا |
| نرخ نمونه‌برداری (Sample Rate) |
1GSa/s (در حالت تک کانال) |
| عمق حافظه (Memory Depth) |
64K (حداکثر ۶۴ هزار نقطه) |
| حساسیت عمودی (Vertical Sensitivity) |
2mV/div ~ 10V/div |
| محدوده زمانی (Timebase Range) |
2ns/div ~ 100s/div |
| صفحه نمایش |
۷ اینچ TFT رنگی با رزولوشن 800x480 (WVGA) |
| پورت‌های ارتباطی |
USB Host (جهت اتصال فلش) | USB Device (جهت اتصال به PC) |
| وزن و ابعاد |
ابعاد: 318x110x150 mm | وزن: حدود ۲.۰۸ کیلوگرم |
| اقلام همراه |
۴ عدد پروب اسیلوسکوپ با ضریب 1X/10X، کابل USB، کابل برق، سی‌دی نرم‌افزار و دفترچه راهنما |
مزایا و معایب اسیلوسکوپ Hantek DSO4104B
شناخت نقاط قوت و محدودیت های این دستگاه به انتخابی آگاهانه کمک می‌کند:
نقاط قوت (مزایا)
-
۴ کانال ورودی مجزا برای آنالیز همزمان سیگنال های متعدد با قیمت بسیار مناسب
-
پهنای باند ۱۰۰ مگاهرتز ایده آل برای اکثر کاربردهای عمومی، آموزشی و صنعتی
-
نرخ نمونه‌برداری واقعی 1GS/s جهت ثبت دقیق جزئیات سیگنال
-
صفحه نمایش بزرگ ۷ اینچی با تفکیک رنگ بسیار واضح برای ۴ کانال
-
پشتیبانی از ۴۰ نوع اندازه گیری اتوماتیک و آنالیز ریاضی FFT
-
قیمت مناسب تر نسبت به مدل های دارای فانکشن ژنراتور (سری C)
نقاط ضعف (معایب)
چرا خرید Hantek DSO4104B از برق شاپ؟ (نتیجه‌گیری)
اگر برای آزمایشگاه الکترونیک، دانشگاه، خطوط تولید یا پروژه های مهندسی به یک اسیلوسکوپ ۴ کاناله ۱۰۰ مگاهرتزی با نرخ نمونه برداری 1GS/s، کیفیت عالی و قیمتی کاملاً اقتصادی نیاز دارید، Hantek DSO4104B یکی از پرفروش ترین و ارزشمندترین گزینه های موجود در بازار است.
مزایای خرید از برق شاپ:
فروشگاه اینترنتی برق شاپ به عنوان مرجع تخصصی تامین تجهیزات اندازه گیری و الکترونیک، دستگاه Hantek DSO4104B را با شرایط ویژه عرضه می‌کند:
-
تضمین ۱۰۰٪ اصالت کالا و اورجینال بودن برند Hantek
-
ارائه بهترین قیمت رقابتی در بازار تجهیزات اندازه گیری و اسیلوسکوپ ها
-
مشاوره فنی رایگان پیش از خرید توسط کارشناسان مجرب الکترونیک
-
ارسال سریع، ایمن و با بسته بندی مطمئن به سراسر کشور
جهت دریافت مشاوره فنی، استعلام قیمت روز و ثبت سفارش خرید آنلاین اسیلوسکوپ Hantek DSO4104B، هم اکنون می‌توانید از طریق وب سایت برق شاپ اقدام کرده یا با کارشناسان فروش ما تماس حاصل فرمایید.
