نقد و بررسی تخصصی اسیلوسکوپ ۴ کاناله ۲۵۰ مگاهرتز هانتک Hantek DSO4254C؛ پرچمدار سری DSO4000C با فانکشن ژنراتور داخلی

در پروژه‌ های پیشرفته مهندسی، طراحی مدارات مخابراتی فرکانس بالا، آنالیز سیستم‌ های دیجیتال سریع، بررسی خطوط ارتباطی و واحدهای تحقیق و توسعه (R&D)، دسترسی به پهنای باند بالا در کنار تعداد کانال‌های متعدد الزامی است. علاوه بر این، تزریق سیگنال‌ های آزمایشی دقیق به مدارات نیازمند یک فانکشن ژنراتور استاندارد است. کمپانی شناخته‌ شده Hantek با معرفی مدل پرچمدار Hantek DSO4254C ، نهایت توانمندی سری DSO4000C را به نمایش گذاشته است. این اسیلوسکوپ با بهره‌گیری از ۴ کانال ورودی آنالوگ مجزا با پهنای باند ۲۵۰ مگاهرتز و یک فانکشن ژنراتور آربیتری ۲۵ مگاهرتزی داخلی، تمامی نیازهای آنالیز، تست و عیب‌ یابی سیگنال‌ های فرکانس بالا را در یک بدنه یکپارچه برطرف می‌ سازد. در این بررسی اختصاصی در وب‌سایت برق شاپ، به آنالیز کامل مشخصات فنی و کاربردهای این دستگاه می‌پردازیم.

۸ قابلیت ویژه و کلیدی اسیلوسکوپ Hantek DSO4254C

• پهنای باند فوق‌ العاده ۲۵۰ مگاهرتز (250MHz): بالاترین پهنای باند در سری DSO4000C جهت آنالیز دقیق سیگنال‌ های سریع و فرکانس بالا.

• دارای ۴ کانال ورودی آنالوگ مجزا: قابلیت مشاهده، مقایسه و تحلیل همزمان ۴ شکل‌ موج مجزا روی صفحه نمایش.

• فانکشن ژنراتور ۲۵ مگاهرتز داخلی (Built-in 25MHz Waveform Generator): امکان تولید انواع شکل‌ موج‌ های سینوسی، مربعی، رمپ، نویز و آربیتری با رزولوشن ۱۲ بیت.

• نرخ نمونه‌ برداری واقعی 1GSa/s: ثبت دقیق نوسانات و جبهه‌ های موج سریع بدون از دست رفتن جزئیات سیگنال.

• نمایشگر رنگی بزرگ ۷ اینچی (WVGA 800x480): تفکیک فوق‌ العاده شکل‌ موج‌ ها با رنگ‌های مجزا برای هر یک از ۴ کانال ورودی.

• ۴۰ نوع اندازه‌ گیری اتوماتیک (Automatic Measurements): محاسبه سریع دامنه، فرکانس، زمان صعود/سقوط، دوره تناوب، ولتاژ Peak-to-Peak و...

• آنالیز ریاضی و تحلیل طیف فرکانسی (FFT): تبدیل فوریه سریع جهت تحلیل هارمونیک‌ ها و آنالیز فرکانسی سیگنال‌ ها.

• اتصالات استاندارد USB Host & USB Device: اتصال آسان به کامپیوتر جهت کنترل نرم‌ افزاری و ذخیره‌ سازی داده‌ ها و تصاویر روی فلش‌ مموری.

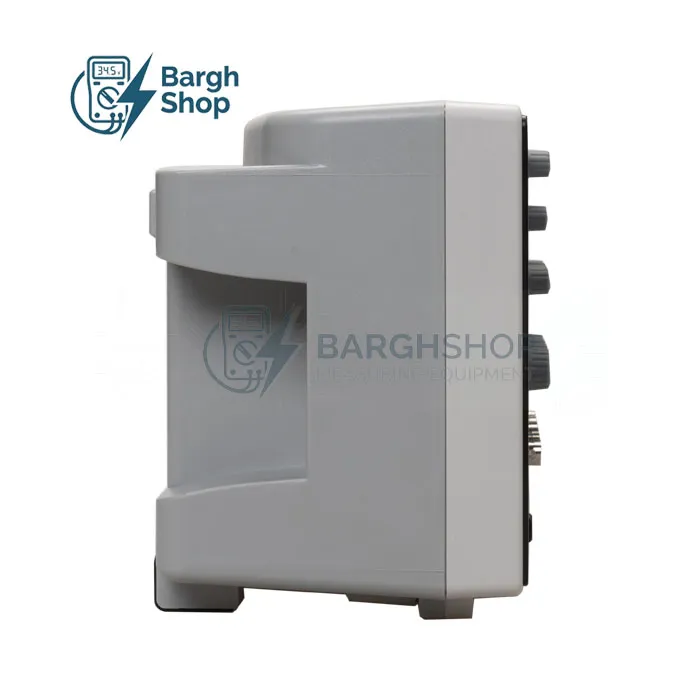

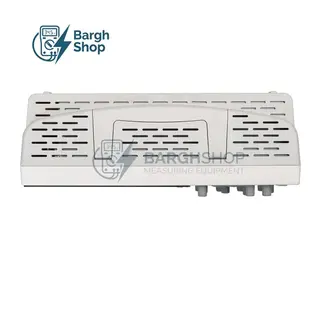

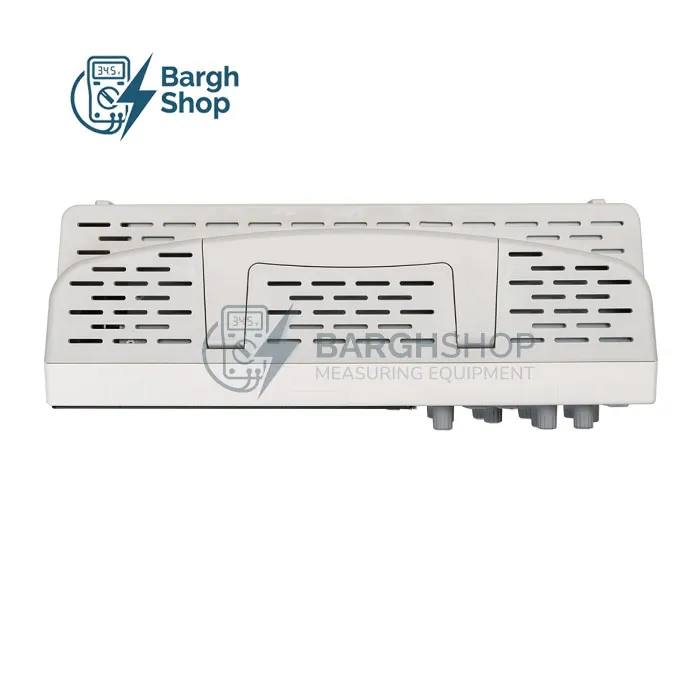

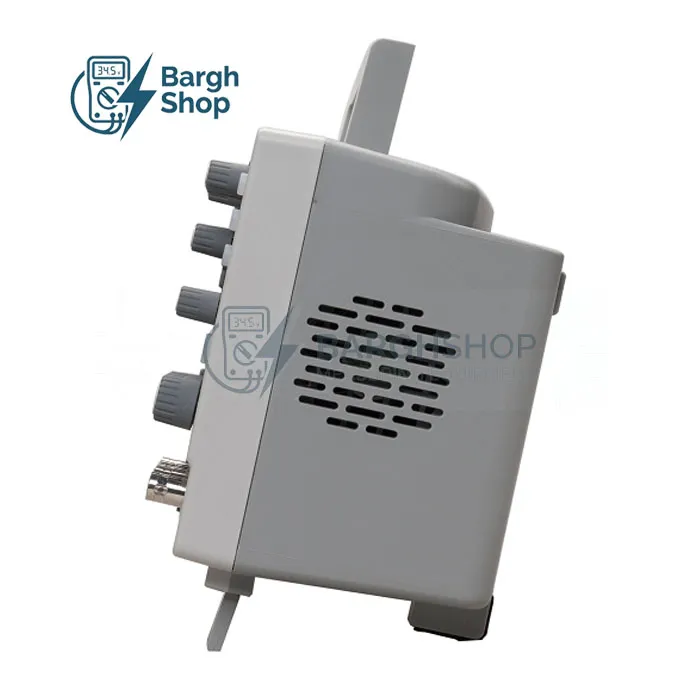

بررسی ساختار، ارگونومی و کیفیت ساخت Hantek DSO4254C

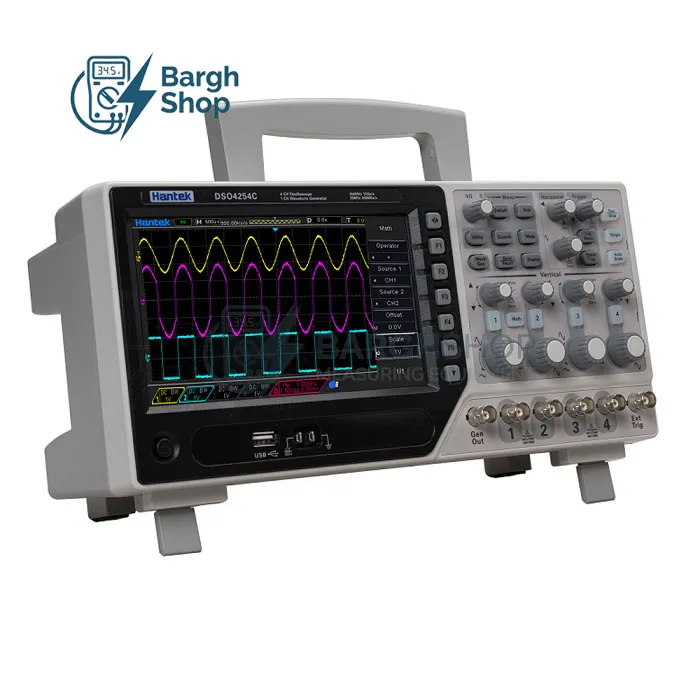

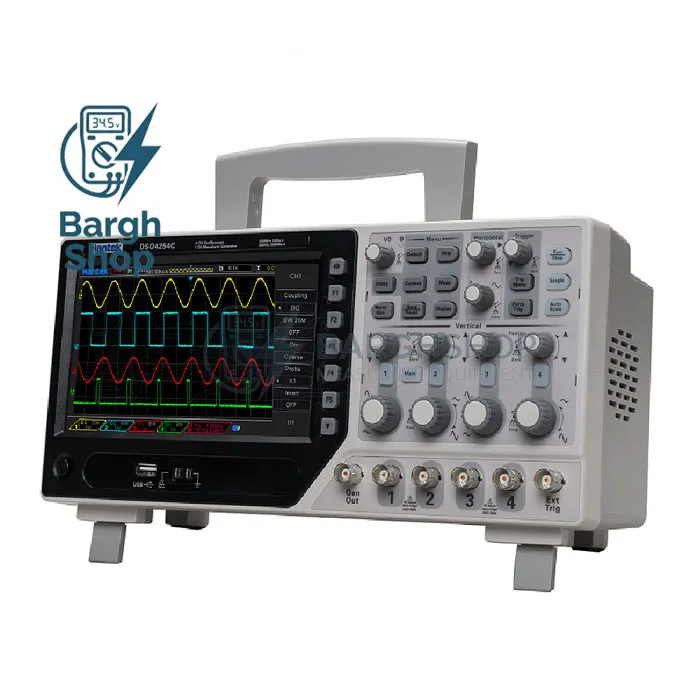

اسیلوسکوپ Hantek DSO4254C از بدنه‌ای مقاوم، صنعتی و خوش‌ساخت بهره می‌برد. پنل جلویی دستگاه شامل ۴ درگاه ورودی BNC برای کانال‌ های آنالوگ و یک درگاه خروجی BNC برای فانکشن ژنراتور داخلی است. کلیدها و ولوم‌ های چرخان به گونه‌ای طراحی شده‌اند که برای هر کانال تفکیک رنگی مشخصی وجود دارد تا اپراتور حین تنظیمات دامنه و زمان دچار اشتباه نشود. دستگیره تاشوی بالای دستگاه و وزن مناسب آن (حدود ۲.۰۸ کیلوگرم)، جابه‌ جایی اسیلوسکوپ را در محیط‌ های آزمایشگاهی و خطوط تولید تسهیل می‌کند.

چرا پهنای باند ۲۵۰ مگاهرتز به همراه ۴ کانال در DSO4254C یک مزیت رقابتی است؟

پهنای باند ۲۵۰ مگاهرتز به کاربر اجازه می‌دهد که سیگنال‌هایی با فرکانس بالا و لبه‌های بسیار تیز (زمان صعود سریع) را بدون افت دامنه یا دفرمگی مشاهده کند. وقتی این پهنای باند با ۴ کانال مجزا ترکیب می‌شود، مهندس الکترونیک می‌تواند سیگنال‌ های ورودی، خروجی، ساعت (Clock) و خطوط دیتای یک سیستم دیجیتال یا میکروکنترلر فرکانس بالا را به طور همزمان با بالاترین دقت تحلیل کرده و در صورت نیاز با فانکشن ژنراتور داخلی سیگنال تست تزریق نماید.

کاربردهای اصلی اسیلوسکوپ Hantek DSO4254C در صنایع

این اسیلوسکوپ ۴ کاناله ۲۵۰ مگاهرتزی پرچمدار، در صنایع و آزمایشگاه‌ های پیشرفته کاربرد گسترده دارد:

۱. مراکزملی تحقیقات و واحدهای تحقیق و توسعه (R&D)

طراحی، تست و بهینه‌ سازی مدارهای الکترونیکی پیچیده، سیستم‌ های نهفته (Embedded) و پروژه‌ های مخابراتی.

۲. صنایع مخابرات، رادار و پردازش سیگنال

آنالیز فرکانسی سیگنال‌ های رادیویی، تست فیلترهای فرکانس بالا و بررسی نویز در خطوط انتقال دیتا.

۳. سیستم‌ های الکترونیک قدرت و اینورترهای فرکانس بالا

بررسی همزمان سیگنال‌ های گیت در مدارات سوئیچینگ، درایوهای صنعتی و بررسی روابط فازی مدارات چند فاز.

جدول مشخصات فنی اسیلوسکوپ Hantek DSO4254C

مزایا و معایب اسیلوسکوپ Hantek DSO4254C

شناخت نقاط قوت و محدودیت‌ های این دستگاه به انتخابی آگاهانه کمک می‌کند:

نقاط قوت (مزایا)

• پهنای باند عالی ۲۵۰ مگاهرتز مناسب برای سیگنال‌ های فرکانس بالا و سریع

• دارا بودن ۴ کانال ورودی آنالوگ مجزا جهت آنالیز همزمان چند سیگنال

• تلفیق اسیلوسکوپ و فانکشن ژنراتور ۲۵ مگاهرتزی آربیتری در یک دستگاه

• نرخ نمونه‌برداری واقعی 1GS/s برای ثبت دقیق جزئیات

• صفحه نمایش بزرگ ۷ اینچی با تفکیک رنگی بسیار واضح برای ۴ کانال

• ارزش خرید استثنایی در مقایسه با برندهای گران‌قیمت اروپایی و آمریکایی

نقاط ضعف (معایب)

• تقسیم نرخ نمونه‌ برداری هنگام فعال بودن همزمان تمامی کانال‌ ها.

• فاقد باتری شارژی داخلی (کارکرد مستقیماً با برق شهری).

چرا خرید Hantek DSO4254C از برق شاپ؟ (نتیجه‌گیری)

اگر برای واحد R&D، پروژه تحقیقاتی پیشرفته، صنایع مخابرات یا طراحی مدارات الکترونیک به بالاترین سطح از امکانات سری DSO4000C هانتک (۴ کانال، پهنای باند ۲۵۰ مگاهرتز و فانکشن ژنراتور داخلی) نیاز دارید، Hantek DSO4254C بی‌ سابقه‌ ترین ارزش خرید و عملکرد را در اختیار شما قرار می‌دهد.

مزایای خرید از برق شاپ:

فروشگاه اینترنتی برق شاپ به عنوان مرجع تخصصی تامین تجهیزات اندازه‌ گیری و الکترونیک، دستگاه Hantek DSO4254C را با شرایط ویژه عرضه می‌کند:

• تضمین ۱۰۰٪ اصالت کالا و اورجینال بودن برند Hantek

• ارائه بهترین قیمت رقابتی در بازار تجهیزات اندازه‌ گیری و اسیلوسکوپ‌ ها

• مشاوره فنی رایگان پیش از خرید توسط کارشناسان مجرب الکترونیک

• ارسال سریع، ایمن و با بسته‌ بندی مطمئن به سراسر کشور

جهت دریافت مشاوره فنی، استعلام قیمت روز و ثبت سفارش خرید آنلاین اسیلوسکوپ Hantek DSO4254C ، هم‌ اکنون می‌توانید از طریق وب‌ سایت برق شاپ اقدام کرده یا با کارشناسان فروش ما تماس حاصل فرمایید.
