نقد و بررسی تخصصی اسیلوسکوپ ۴ کاناله ۲۰۰ مگاهرتز هانتک Hantek DSO4204C؛ ایستگاه کامل تست سیگنال و فانکشن ژنراتور

در طراحی و عیب‌ یابی مدارهای پیچیده الکترونیکی، سیستم‌ های دیجیتال، پروژه‌های مبتنی بر میکروکنترلرها، FPGA و درایوهای قدرت، بررسی همزمان دو سیگنال کافی نیست. مهندسان نیازمند مشاهده و تحلیل همزمان چندین نقطه از مدار (مانند سیگنال‌های ساعت، ورودی/خروجی و خطوط دیتا) هستند. علاوه بر این، نیاز به یک منبع سیگنال دقیق جهت تزریق به ورودی مدار احساس می‌شود. کمپانی معتبر Hantek با عرضه سری محبوب DSO4000C، مدل پرچمدار Hantek DSO4204C را روانه بازار کرده است. این دستگاه با تلفیق ۴ کانال آنالوگ ۲۰۰ مگاهرتزی و یک فانکشن ژنراتور ۲۵ مگاهرتزی داخلی، ابزاری بی‌بدیل برای آزمایشگاه‌ ها و واحدهای تحقیق و توسعه (R&D) به شمار می‌رود. در این بررسی اختصاصی در وب‌سایت برق شاپ، به آنالیز کامل مشخصات فنی و کاربردهای این دستگاه می‌پردازیم.

۸ قابلیت ویژه و کلیدی اسیلوسکوپ Hantek DSO4204C

• دارای ۴ کانال ورودی آنالوگ مجزا: قابلیت مشاهده، مقایسه و آنالیز همزمان ۴ شکل‌موج مختلف روی یک صفحه نمایش.

• پهنای باند عریض ۲۰۰ مگاهرتز (200MHz): مناسب برای ثبت و تحلیل سیگنال‌ های فرکانس بالا و جبهه‌ های موج سریع.

• فانکشن ژنراتور ۲۵ مگاهرتز داخلی (Built-in 25MHz Waveform Generator): قابلیت تولید انواع شکل‌ موج‌ های سینوسی، مربعی، رمپ، نویز و آربیتری با رزولوشن ۱۲ بیت.

• نرخ نمونه‌ برداری واقعی 1GSa/s: ثبت دقیق نوسانات و جزئیات سیگنال با نرخ بالا روی کانال‌ های ورودی.

• نمایشگر رنگی بزرگ ۷ اینچی (WVGA 800x480): تفکیک بی‌ نظیر شکل‌ موج‌ ها با رنگ‌های مجزا برای هر ۴ کانال.

• ۴۰ نوع اندازه‌ گیری اتوماتیک (Automatic Measurements): محاسبه سریع دامنه، فرکانس، زمان صعود/سقوط، دوره تناوب، ولتاژ Peak-to-Peak و...

• قابلیت‌ های ریاضی و آنالیز طیف (FFT): تبدیل فوریه سریع جهت آنالیز فرکانسی و تحلیل هارمونیک‌های سیگنال به همراه عملگرهای ریاضی.

• پورت‌ های ارتباطی کامل (USB Host & USB Device): قابلیت اتصال مستقیم به کامپیوتر جهت کنترل نرم‌ افزاری و ذخیره آسان داده‌ ها روی فلش‌ مموری.

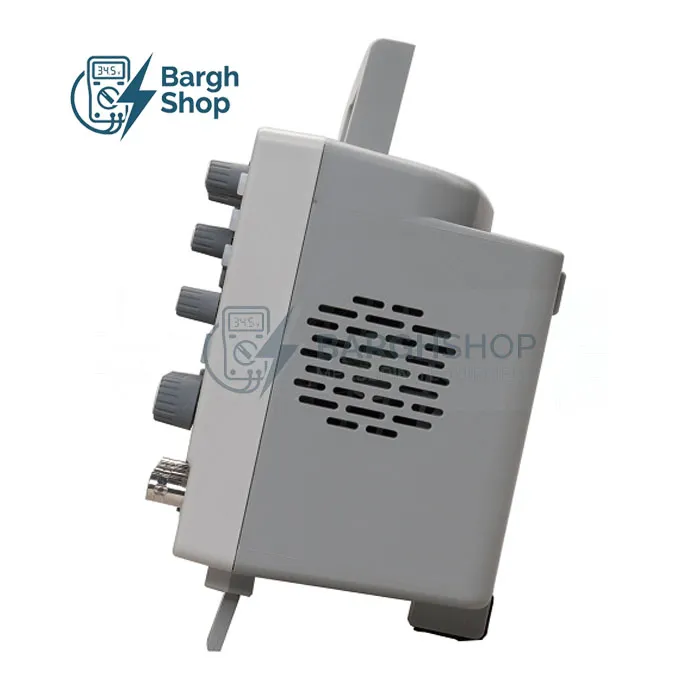

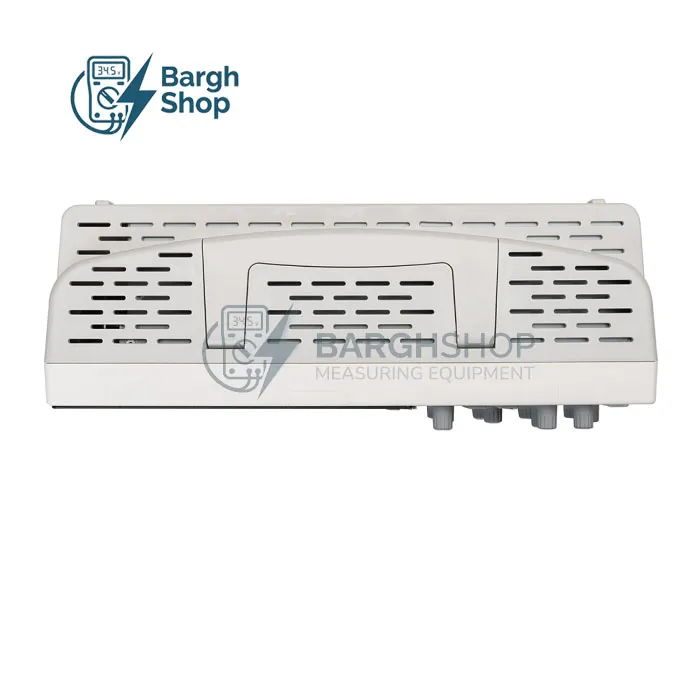

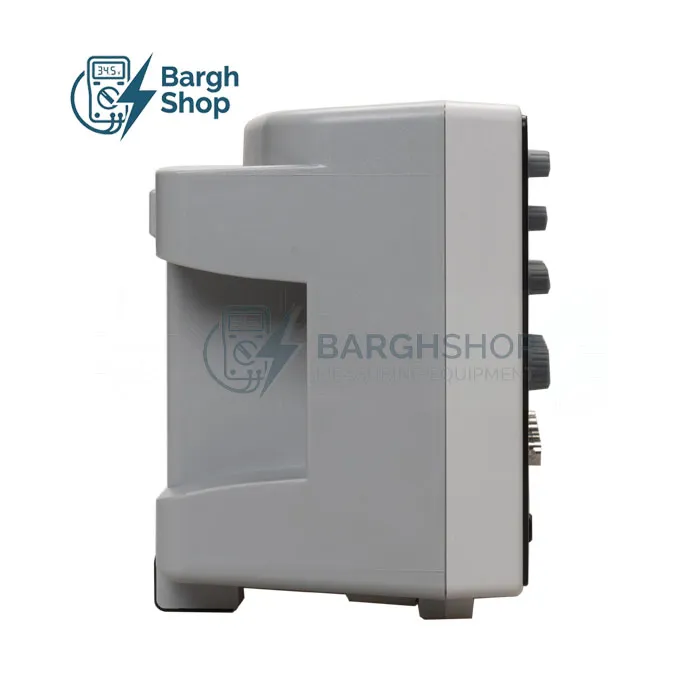

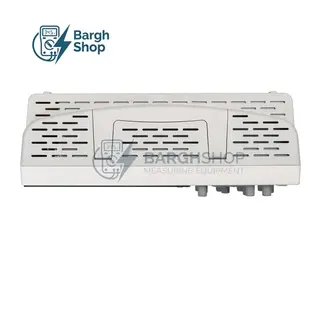

بررسی ساختار، ارگونومی و کیفیت ساخت Hantek DSO4204C

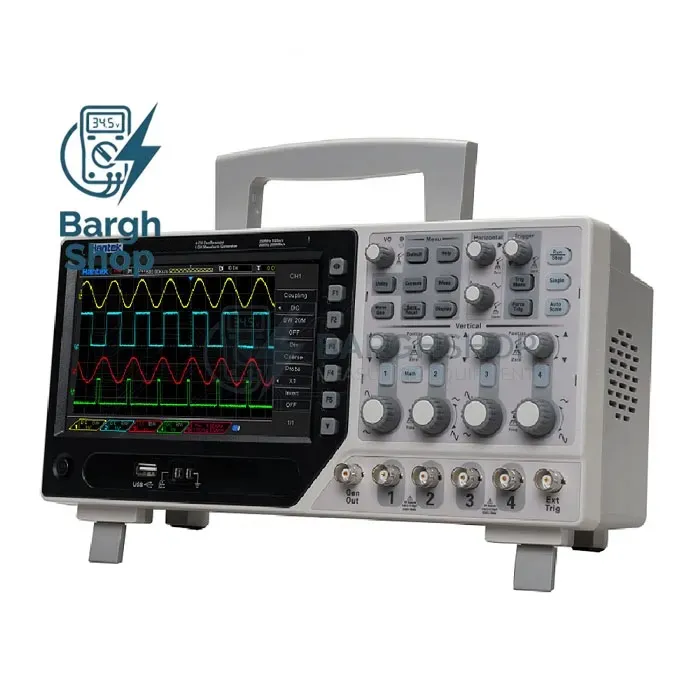

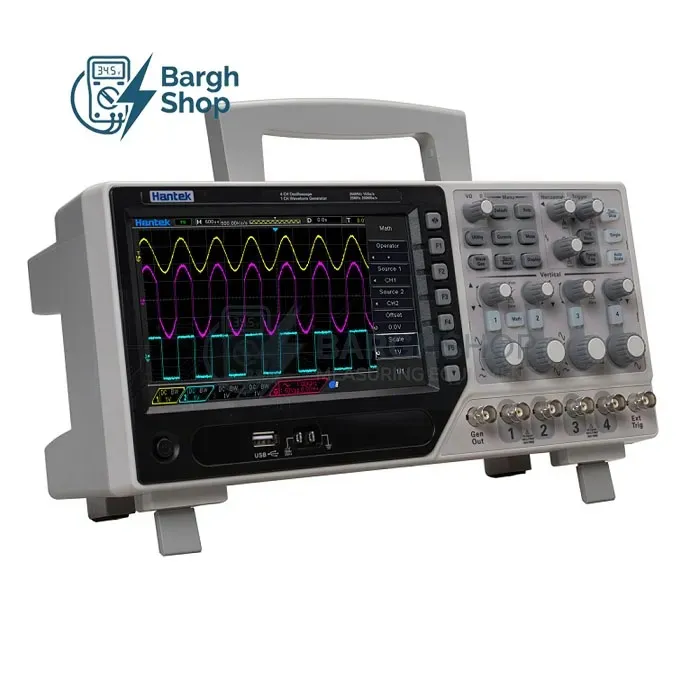

اسیلوسکوپ Hantek DSO4204C با بدنه‌ای فشرده، مقاوم و مدرن طراحی شده است. ۴ کانال ورودی BNC به همراه خروجی فانکشن ژنراتور داخلی به صورت کاملاً مرتب در پنل جلویی قرار گرفته‌اند. ولوم‌ها و کلیدهای کنترلی دستگاه دارای تفکیک رنگی مشخص مطابق با کانال‌های ۱ تا ۴ روی صفحه نمایش هستند تا خطای اپراتور حین تنظیمات مقیاس ولتاژ و زمان به حداقل برسد. دستگیره تاشو و وزن مناسب دستگاه، جابه‌ جایی آن را در محیط کارگاهی و آزمایشگاهی بسیار آسان کرده است.

چرا داشتن ۴ کانال به همراه فانکشن ژنراتور در DSO4204C یک مزیت بزرگ است؟

در بررسی سیستم‌های سه فاز، مدارات سوئیچینگ، درایوهای موتور و ارتباطات سریال، بررسی ارتباط زمانی (Phase / Timing) بین چند نقطه حساس مدار الزامی است. با استفاده از ۴ کانال دستگاه Hantek DSO4204C، می‌توانید ورودی، خروجی و سیگنال‌ های کنترلی را به طور همزمان مشاهده کرده و با استفاده از فانکشن ژنراتور داخلی ۲۵ مگاهرتزی، سیگنال آزمایشی مورد نظر را بدون نیاز به دستگاه دوم به مدار تزریق کنید.

کاربردهای اصلی اسیلوسکوپ Hantek DSO4204C در صنایع

این اسیلوسکوپ ۴ کاناله ۲۰۰ مگاهرتزی در طیف وسیعی از صنایع کاربرد تخصصی دارد:

۱. واحد‌های تحقیق و توسعه (R&D) و طراحی الکترونیک

طراحی و تست مدارهای دیجیتال فرکانس بالا، سیستم‌ های نهفته (Embedded Systems) و میکروکنترلرها.

۲. الکترونیک قدرت، اینورترها و درایورهای صنعتی

بررسی سیگنال‌ های گیت سوئیچ‌ های قدرت، تحلیل مدارات سه فاز و عیب‌ یابی سیستم‌ های اتوماسیون.

۳. آزمایشگاه‌ های پیشرفته دانشگاهی و تحقیقاتی

آموزش آنالیز همزمان چند سیگنال، تحلیل فرکانسی FFT و اجرای پروژه‌ های پیچیده مهندسی برق.

جدول مشخصات فنی اسیلوسکوپ Hantek DSO4204C

مزایا و معایب اسیلوسکوپ Hantek DSO4204C

شناخت نقاط قوت و محدودیت‌ های این دستگاه به انتخابی آگاهانه کمک می‌کند:

نقاط قوت (مزایا)

• دارا بودن ۴ کانال ورودی مجزا برای آنالیز همزمان سیگنال‌ های متعدد

• پهنای باند ۲۰۰ مگاهرتز ایده‌ آل برای سیگنال‌ های فرکانس بالا

• ترکیب قدرتمند اسیلوسکوپ و فانکشن ژنراتور ۲۵ مگاهرتز در یک دستگاه

• نرخ نمونه‌ برداری واقعی 1GS/s جهت ثبت دقیق جزئیات سیگنال

• صفحه نمایش ۷ اینچی با کیفیت و تفکیک رنگ عالی برای ۴ کانال

• ارزش خرید بسیار بالا در مقایسه با خرید جداگانه اسیلوسکوپ ۴ کانال و ژنراتور

نقاط ضعف (معایب)

• تقسیم نرخ نمونه‌ برداری هنگام فعال بودن همزمان تمام کانال‌ ها.

• فاقد باتری شارژی داخلی (منبع تغذیه مستقیماً با برق شهر کار می‌کند).

چرا خرید Hantek DSO4204C از برق شاپ؟ (نتیجه‌گیری)

اگر برای واحد تحقیق و توسعه، آزمایشگاه تخصصی، خطوط تولید یا پروژه‌های مهندسی به یک اسیلوسکوپ ۴ کاناله ۲۰۰ مگاهرتزی با نرخ نمونه‌ برداری 1GS/s و فانکشن ژنراتور داخلی نیاز دارید، Hantek DSO4204C یکی از کامل‌ترین و ارزشمندترین گزینه‌ های موجود در بازار است.

مزایای خرید از برق شاپ:

فروشگاه اینترنتی برق شاپ به عنوان مرجع تخصصی تامین تجهیزات اندازه‌ گیری و الکترونیک، دستگاه Hantek DSO4204C را با شرایط ویژه عرضه می‌کند:

• تضمین ۱۰۰٪ اصالت کالا و اورجینال بودن برند Hantek

• ارائه بهترین قیمت رقابتی در بازار تجهیزات اندازه‌ گیری و اسیلوسکوپ‌ ها

• مشاوره فنی رایگان پیش از خرید توسط کارشناسان مجرب الکترونیک

• ارسال سریع، ایمن و با بسته‌ بندی مطمئن به سراسر کشور

جهت دریافت مشاوره فنی، استعلام قیمت روز و ثبت سفارش خرید آنلاین اسیلوسکوپ Hantek DSO4204C، هم‌ اکنون می‌توانید از طریق وب‌ سایت برق شاپ اقدام کرده یا با کارشناسان فروش ما تماس حاصل فرمایید.
