نقد و بررسی تخصصی اسیلوسکوپ ۱۰۰ مگاهرتز هانتک Hantek DSO4102C؛ مجهز به فانکشن ژنراتور ۲۵ مگاهرتز

در بسیاری از پروژه‌ های مهندسی الکترونیک، کارگاه‌ های تعمیرات تخصصی، دانشگاه‌ ها و خطوط تولید، نیاز به مشاهده و تحلیل شکل‌ موج‌ ها در کنار تزریق سیگنال‌ های آزمایشی وجود دارد. تهیه اسیلوسکوپ و فانکشن ژنراتور به صورت جداگانه، علاوه بر اشغال فضای زیادی از میز کار، هزینه‌ های تجهیز را دوچندان می‌کند. کمپانی مطرح Hantek برای رفع این نیاز، سری موفق DSO4000C را روانه بازار کرده است که مدل Hantek DSO4102C یکی از پرفروش‌ترین و اقتصادی‌ترین اعضای این خانواده به شمار می‌رود. این اسیلوسکوپ ۲ کاناله با پهنای باند ۱۰۰ مگاهرتز، نرخ نمونه‌برداری ۱ گیگانمونه در ثانیه و مولد سیگنال آربیتری ۲۵ مگاهرتز داخلی، تمام نیازهای اندازه‌گیری و تست سیگنال شما را برطرف می‌سازد. در این بررسی اختصاصی در وب‌ سایت برق شاپ، به آنالیز کامل مشخصات فنی و کاربردهای این دستگاه می‌پردازیم.

۸ قابلیت ویژه و کلیدی اسیلوسکوپ Hantek DSO4102C

• پهنای باند ۱۰۰ مگاهرتز (100MHz): مناسب برای تحلیل طیف وسیعی از سیگنال‌های آنالوگ و دیجیتال فرکانس متوسط و بالا.

• فانکشن ژنراتور ۲۵ مگاهرتز داخلی (Built-in 25MHz Waveform Generator): قابلیت تولید انواع شکل‌ موج‌ های سینوسی، مربعی، رمپ، نویز و آربیتری با رزولوشن ۱۲ بیت.

• نرخ نمونه‌ برداری واقعی 1GSa/s: ثبت دقیق نوسانات و جزئیات سیگنال در حالت تک کاناله و ۵۰۰ MSa/s در حالت دو کاناله.

• نمایشگر رنگی بزرگ ۷ اینچی (WVGA 800x480): نمایش شفاف شکل‌ موج‌ ها با تفکیک رنگی مجزا برای هر کانال.

• ۴۰ نوع اندازه‌گیری اتوماتیک (Automatic Measurements): محاسبه سریع دامنه، فرکانس، زمان صعود/سقوط، دوره تناوب، ولتاژ Peak-to-Peak و...

• قابلیت‌ های ریاضی و آنالیز طیف (FFT): تبدیل فوریه سریع جهت آنالیز فرکانسی و تحلیل هارمونیک‌ های سیگنال به همراه عملگرهای +, -, *, /.

• پورت‌ های ارتباطی کامل (USB Host & USB Device): قابلیت اتصال مستقیم به کامپیوتر جهت کنترل نرم‌ افزاری و ذخیره آسان داده‌ ها روی فلش‌ مموری.

• مد‌های تریگر پیشرفته (Trigger Modes): پشتیبانی از تریگرهای Edge, Pulse Width, Video, Slope, Overtime و Alternating.

بررسی ساختار، ارگونومی و کیفیت ساخت Hantek DSO4102C

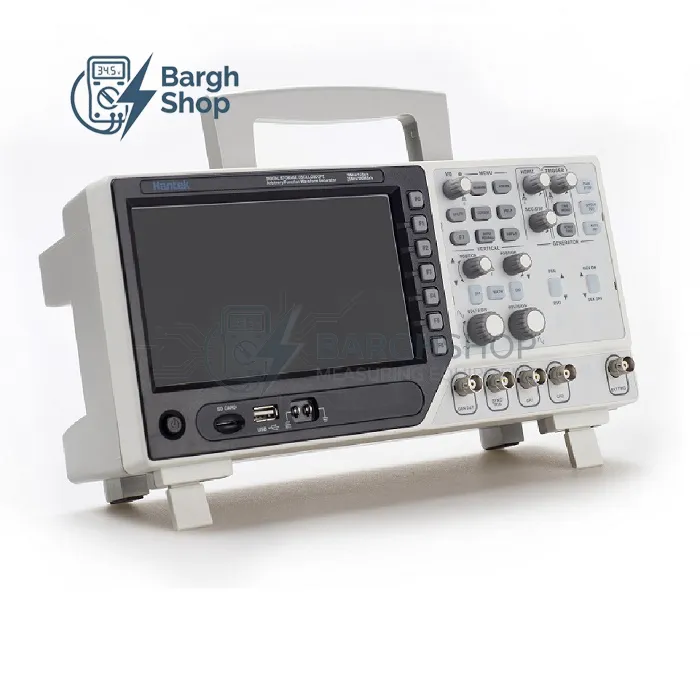

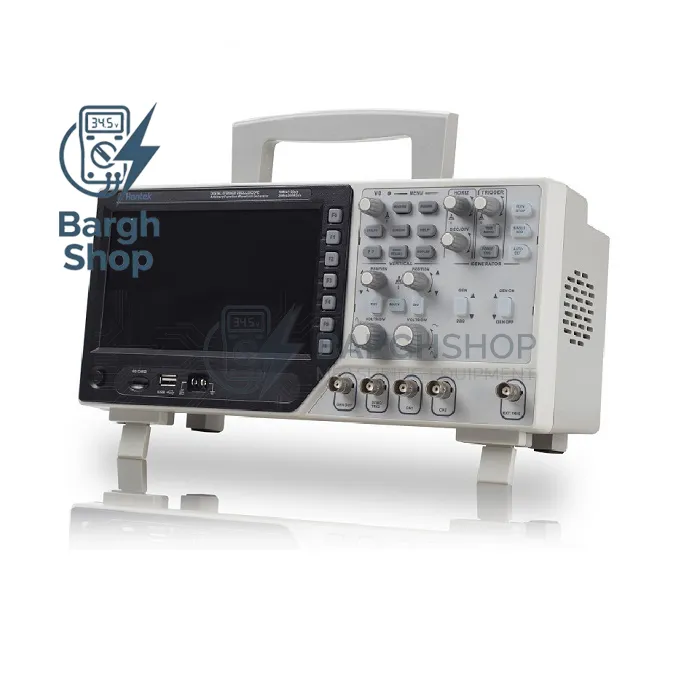

اسیلوسکوپ Hantek DSO4102C با بدنه‌ای فشرده، مقاوم و مدرن طراحی شده است. خروجی فانکشن ژنراتور داخلی در پنل جلویی قرار گرفته تا دسترسی به سیگنال تزریقی بسیار آسان باشد. کلیدهای کنترلی و ولوم‌های چرخان دستگاه دارای تفکیک رنگی مناسب برای کانال‌های ۱ و ۲ هستند که احتمال خطای اپراتور حین تنظیمات ولت بر دیویژن (Volt/Div) و زمان بر دیویژن (Sec/Div) را به حداقل می‌رساند. وزن سبک (حدود ۲.۰۸ کیلوگرم) و دستگیره تاشو، حمل و نقل دستگاه را بین کارگاه و آزمایشگاه بسیار راحت کرده است.

مزیت فانکشن ژنراتور ۲۵ مگاهرتز داخلی در DSO4102C چیست؟

در فرآیند عیب‌ یابی مدارها (به ویژه مدارات صوتی، فیلترها و تقویت‌کننده‌ ها)، شما نیاز دارید سیگنالی با فرکانس و دامنه مشخص را به ورودی مدار تزریق کرده و خروجی آن را روی اسیلوسکوپ مشاهده کنید. Hantek DSO4102C با دارا بودن مولد سیگنال ۲۵ مگاهرتز با تفکیک‌پذیری بالا (12-bit Arbitrary Waveform Generator)، این امکان را می‌دهد که انواع موج‌ ها را تولید کرده و بدون نیاز به کابل‌کشی اضافی از دستگاه دیگر، مستقیماً تزریق سیگنال و آنالیز پاسخ را انجام دهید.

کاربردهای اصلی اسیلوسکوپ Hantek DSO4102C در صنایع

این اسیلوسکوپ ۲ کاناله ۱۰۰ مگاهرتزی در طیف وسیعی از حوزه مهندسی و صنعتی به کار می‌رود:

۱. تعمیرات تخصصی بورد، تجهیزات پزشکی و صوتی

عیب‌ یابی برد مادربردهای صنعتی، مدارات سوئیچینگ، سیستم‌ های صوتی و تجهیزات ابزار دقیق.

۲. آزمایشگاه‌ های دانشگاهی، مراکز آموزشی و فنی‌ پیشه‌ ای

آموزش مفاهیم شکل‌ موج، آنالیز فرکانسی FFT، تست فیلترها و اجرای پروژه‌ های دانشجویی برق و الکترونیک.

۳. طراحی و تولید مدارات الکترونیکی و دیجیتال

بررسی پاسخ فرکانسی مدارها، نویزگیری، تست پروتکل‌ های ارتباطی و آنالیز فرکانس‌ها تا ۱۰۰ مگاهرتز.

جدول مشخصات فنی اسیلوسکوپ Hantek DSO4102C

مزایا و معایب اسیلوسکوپ Hantek DSO4102C

شناخت نقاط قوت و محدودیت‌ های این دستگاه به انتخابی آگاهانه کمک می‌کند:

نقاط قوت (مزایا)

• پهنای باند ۱۰۰ مگاهرتز ایده‌ آل برای مصارف عمومی و نیمه‌ صنعتی

• ترکیب فوق‌ العاده اسیلوسکوپ و فانکشن ژنراتور ۲۵ مگاهرتز در یک دستگاه

• نرخ نمونه‌ برداری واقعی 1GS/s جهت ثبت دقیق جزئیات سیگنال

• صفحه نمایش بزرگ ۷ اینچی با کیفیت تصویر عالی

• پشتیبانی از ۴۰ نوع اندازه‌ گیری اتوماتیک و آنالیز ریاضی FFT

• قیمت مناسب‌ تر نسبت به مدل ۲۰۰ مگاهرتزی (DSO4202C)

نقاط ضعف (معایب)

• عمق حافظه ۴۰ کیلو نقطه‌ ای که برای تحلیل پردازش داده‌ های بسیار طولانی پایه است.

• فاقد باتری شارژی داخلی (منبع تغذیه مستقیماً با برق شهر کار می‌کند).

چرا خرید Hantek DSO4102C از برق شاپ؟ (نتیجه‌گیری)

اگر برای آزمایشگاه الکترونیک، کارگاه تعمیرات، دانشگاه یا خطوط تولید به یک اسیلوسکوپ ۲ کاناله ۱۰۰ مگاهرتزی با نرخ نمونه‌برداری 1GS/s و فانکشن ژنراتور داخلی نیاز دارید، Hantek DSO4102C یکی از کامل‌ ترین، اقتصادی‌ ترین و پرفروش‌ ترین گزینه‌ های موجود در بازار است.
