نقد و بررسی تخصصی پروب فشار قوی فرکانس بالا پینتک Pintek HVP-18HF؛ تحلیل حرفه‌ای سیگنال‌های سریع تا ۱۸ کیلوولت
در حوزه‌های پیشرفته الکترونیک قدرت، منابع تغذیه سوئیچینگ (SMPS)، سیستم‌های فرستنده رادیویی (RF)، کوره‌های القایی فرکانس بالا، تجهیزات پلاسما و درایوهای ولتاژ بالا، اندازه گیری ولتاژ تنها به مقدار RMS یا DC محدود نمی‌شود؛ بلکه تحلیل شکل موج، زمان صعود (Rise Time)، جبهه های موج سریع و نوسانات گذرا روی اسیلوسکوپ اهمیت حیاتی دارد. پروب های های ولتاژ معمولی (مانند سری‌های عمومی) به دلیل داشتن پهنای باند محدود (چند کیلوهرتز)، قادر به عبور سیگنال های فرکانس بالا نبوده و شکل موج را کاملاً دفرم می‌کنند. کمپانی تایوانی Pintek به عنوان پیشگام در ساخت تجهیزات های ولتاژ، مدل تخصصی Pintek HVP-18HF را طراحی کرده است. این پروب با پهنای باند استثنایی ۱۵۰ مگاهرتز (150MHz) و تحمل ولتاژ ۱۸ کیلوولت، انتخابی بی بدیل برای مهندسان الکترونیک و پژوهشگران است. در این بررسی اختصاصی در وب سایت برق شاپ، به آنالیز کامل مشخصات فنی و کاربردهای این دستگاه می پردازیم.
۸ قابلیت ویژه و کلیدی پروب فرکانس بالا Pintek HVP-18HF
-
پهنای باند فوق العاده عریض (DC ~ 150MHz): امکان مشاهده و آنالیز دقیق شکل موج‌های بسیار سریع، هارمونیک ها و اسپایک های ولتاژی روی اسیلوسکوپ.
-
اندازه گیری ولتاژ DC تا 18kV: تحمل ولتاژ مستقیم بالا برای تست منابع تغذیه های ولتاژ.
-
اندازه گیری ولتاژ AC تا 10kV RMS (و 28kV Peak): اندازه گیری ایمن ولتاژهای متناوب فرکانس بالا و پالس های گذرا.
-
ضریب تضعیف دقیق 1000:1: تبدیل سیگنال های کیلوولتی به میلی ولت/ولت جهت ورود ایمن به کانال BNC اسیلوسکوپ.
-
امپدانس ورودی بالا (100MΩ || 3.0pF): حداقل ظرفیت خازنی ورودی جهت جلوگیری از بارگذاری روی مدارهای فرکانس بالا و تغییر رفتار مدار.
-
پتانسیومتر جبران‌سازی خازنی (HF Compensation Trimmer): قابلیت کالیبره و همگام سازی دقیق پاسخ فرکانسی پروب با امپدانس ورودی اسیلوسکوپ.
-
طراحی عایق بندی شده دی‌الکتریک و ایمن: بدنه مقاوم در برابر شکست الکتریکی همراه با گارد دستی محافظ اپراتور.
-
کابل BNC شیلددار فشار قوی: انتقال سیگنال بدون دریافت نویزهای محیطی و الکترومغناطیسی (EMI).

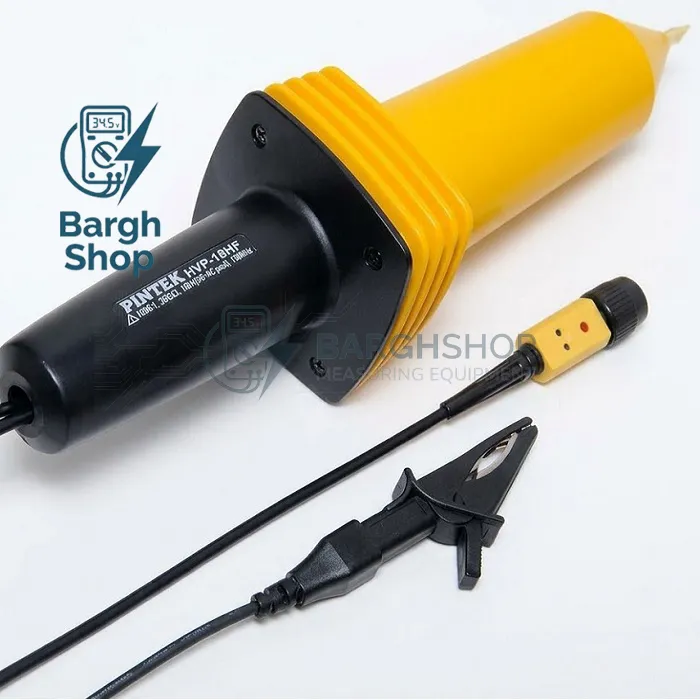

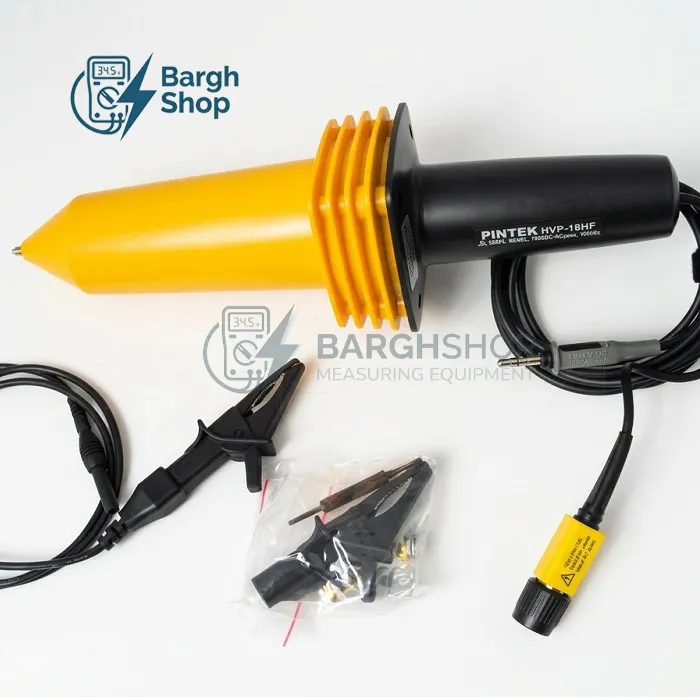

بررسی ساختار، ارگونومی و ایمنی Pintek HVP-18HF
پروب Pintek HVP-18HF ساختاری کشیده، باریک و ارگونومیک دارد که کار با آن را در مدارهای متراکم الکترونیکی آسان می سازد. بدنه از مواد عایق دی الکتریک با کیفیت بالا ساخته شده تا از فرار جریان یا ایجاد قوس الکتریکی در فرکانس های بالا جلوگیری کند. یک گارد ایمنی دستی (Hand Guard) روی بدنه تعبیه شده تا دست اپراتور همواره در فاصله ای امن از نقطه های ولتاژ قرار گیرد. کابل BNC خروجی دستگاه دارای شیلد فلزی چندلایه و انعطاف پذیری بالاست که حین کار در محیط های نویزی صنعتی، سیگنالی کاملاً تمیز را به اسیلوسکوپ منتقل می‌کند.
چرا پهنای باند 150MHz در پروب HVP-18HF یک مزیت کلیدی است؟
در سوئیچینگ‌های فرکانس بالا (مانند سوئیچ‌های MOSFET و IGBT های‌ولتاژ)، زمان سوئیچینگ در حد چند نانوثانیه است. استفاده از پروب معمولی باعث می‌شود که لبه های تیز سیگنال گرد شده و نوسانات ناخواسته (Ringing) دیده نشوند. پروب Pintek HVP-18HF با زمان صعود (Rise Time) حدود ۲.۳ نانوثانیه و پهنای باند ۱۵۰ مگاهرتز، ریزترین جزئیات سیگنال و اسپایک های تخریب‌کننده را روی اسیلوسکوپ آشکار می‌سازد.
کاربردهای اصلی پروب فرکانس بالا Pintek HVP-18HF در صنایع
این پروب های ولتاژ فرکانس بالا تخصصی در حوزه‌های صنعتی و تحقیقاتی زیر کاربرد گسترده دارد:
۱. طراحی و عیب یابی منابع تغذیه سوئیچینگ (SMPS) و اینورترهای HV
بررسی شکل موج سوئیچینگ، تحلیل تلفات توان و اندازه گیری ولتاژهای شناور در مدارات الکترونیک قدرت.
۲. صنایع راداری، مخابراتی RF و فرستنده‌های پرقدرت
اندازه گیری سیگنال های های‌ولتاژ فرکانس بالا در لامپ های مگنترون، لامپ‌های موج پیمای (TWT) و تقویت‌کننده های RF.
۳. آزمایشگاه های تحقیقاتی پلاسما، لیزر و کوره های القایی
تحلیل پالس های تخلیه الکتریکی، سیستم های جرقه زن فرکانس بالا و ژنراتورهای اولتراسونیک صنعتی.
جدول مشخصات فنی پروب فشار قوی Pintek HVP-18HF
| پارامتر فنی |
مشخصات و مقدار |
| برند و کشور سازنده |
پینتک (Pintek) - ساخت تایوان |
| نوع دستگاه |
پروب فشار قوی فرکانس بالا مخصوص اسیلوسکوپ (HV HF Probe) |
| پهنای باند (Bandwidth) |
DC ~ 150MHz (-3dB) |
| زمان صعود (Rise Time) |
حدود 2.3ns (نانوثانیه) |
| حداکثر ولتاژ مستقیم (DC Voltage) |
0 ~ 18kV DC |
| حداکثر ولتاژ متناوب (AC Voltage) |
10kV RMS (AC 50/60Hz) / 28kV Peak (پالس گذرا) |
| نسبت تضعیف (Attenuation Ratio) |
1000:1 (ثابت) |
| امپدانس و خازن ورودی |
100MΩ || 3.0pF |
| محدوده جبران‌سازی خازنی (Compensation Range) |
10pF ~ 35pF (قابل تنظیم برای انواع اسیلوسکوپ) |
| دقت اندازه‌گیری (Accuracy) |
DC: ±1% (تا 10kV) / ±2% (تا 18kV) | AC: ±2% (در 1kHz) |
| نوع رابط خروجی و طول کابل |
کانکتور استاندارد BNC | طول کابل: ۲ متر | وزن: حدود ۴۶۰ گرم |
مزایا و معایب پروب فشار قوی Pintek HVP-18HF
شناخت نقاط قوت و محدودیت های این دستگاه به انتخابی آگاهانه کمک می‌کند:
نقاط قوت (مزایا)
-
پهنای باند بسیار عریض ۱۵۰ مگاهرتز جهت ثبت دقیق سیگنال های فرکانس بالا
-
تحمل ولتاژ بالا تا ۱۸ کیلوولت DC و ۲۸ کیلوولت پیک
-
ظرفیت خازنی ورودی فوق العاده پایین (3pF) جهت حفظ کیفیت شکل موج
-
قابلیت جبران‌سازی خازنی (Trimmer) جهت تطبیق کامل با اسیلوسکوپ های مختلف
-
کابل ۲ متری شیلددار BNC با مقاومت بالا در برابر نویزهای ناشی از سوئیچینگ
-
کیفیت ساخت ممتاز و ایمنی کامل تحت لیسانس Pintek تایوان
نقاط ضعف (معایب)
چرا خرید Pintek HVP-18HF از برق شاپ؟ (نتیجه‌گیری)
اگر برای آزمایشگاه الکترونیک قدرت، آنالیز مدارات سوئیچینگ فرکانس بالا، فرستنده‌های RF یا تست سیستم های های‌ولتاژ روی اسیلوسکوپ به یک پروب فرکانس بالا، ۱۸ کیلوولتی، ۱۵۰ مگاهرتزی و باکیفیت تایوانی نیاز دارید، Pintek HVP-18HF یکی از برترین و حرفه ای‌ترین گزینه های موجود در بازار جهانی است.
