نقد و بررسی تخصصی پروب فشار قوی پینتک Pintek HVP-39pro؛ اندازه‌گیری ایمن ولتاژ تا ۳۹ کیلوولت
اندازه گیری ولتاژهای فوق العاده بالا در منابع تغذیه فشار قوی (HV Power Supplies)، سیستم‌های اشعه ایکس (X-Ray)، لیزرهای صنعتی، کوره‌های القایی، کاتدها و تجهیزات پست های برق، نیازمند ابزاری است که علاوه بر تبدیل ولتاژ به سطوح قابل اندازه‌گیری برای مولتی‌متر و اسیلوسکوپ، حفاظت کامل جان اپراتور را تضمین کند. مولتی‌مترهای معمولی حداکثر توانایی تحمل ولتاژهای ۱۰۰۰ ولت را دارند و اتصال مستقیم آن‌ها به خطوط فشار قوی موجب انفجار و خطرات جانی جبران‌ناپذیر می‌شود. کمپانی تایوانی Pintek به عنوان یکی از پیشگامان جهانی در ساخت تجهیزات تست و اندازه گیری های‌ولتاژ، پروب مدل Pintek HVP-39pro را روانه بازار کرده است. این پروب با نسبت تضعیف ۱۰۰۰ به ۱ و تحمل ولتاژ تا ۳۹ کیلوولت، استانداردهای ایمنی را در اندازه گیری های فشار قوی تعریف کرده است. در این بررسی اختصاصی در وب سایت برق شاپ، به آنالیز کامل مشخصات فنی و کاربردهای این دستگاه می‌پردازیم.
۸ قابلیت ویژه و کلیدی پروب فشار قوی Pintek HVP-39pro
-
بازه عریض اندازه‌گیری ولتاژ DC (0 ~ 39kV): قابلیت سنجش مستقیم ولتاژهای بالا تا ۳۹ کیلوولت DC.
-
اندازه گیری ولتاژ متناوب AC (0 ~ 27kV): سنجش ولتاژهای AC فرکانس پایین تا ۲۷ کیلوولت RMS.
-
ضریب تضعیف استاندارد 1000:1: تبدیل هر ۱۰۰۰ ولت ورودی به ۱ ولت در خروجی جهت قرائت آسان روی مولتی متر (مثلاً قرائت 35V روی مولتی متر معادل 35kV است).
-
امپدانس ورودی فوق العاده بالا (1000MΩ): جلوگیری از اثر بارگذاری (Loading Effect) و افت ولتاژ در مدار تحت تست.
-
سازگاری کامل با مولتی‌متر و اسیلوسکوپ: دارای خروجی با رابط های استاندارد موزنی و BNC.
-
بدنه عایق‌بندی شده سنگین و ایمن: ساخته شده از مواد دی‌الکتریک مقاوم در برابر آرک زدگی و شکست الکتریکی.
-
سری قلابی (Hook Tip) به همراه پروب سوزنی: امکان اتصال محکم و ایمن به نقاط تست بدون نیاز به نگه داشتن دست اپراتور.
-
گیره اتصال به زمین (Ground Lead) صنعتی و ضخیم: تخلیه ایمن شارژهای الکتریکی و نویزگیر فوق العاده.
بررسی ساختار، ارگونومی و ایمنی Pintek HVP-39pro

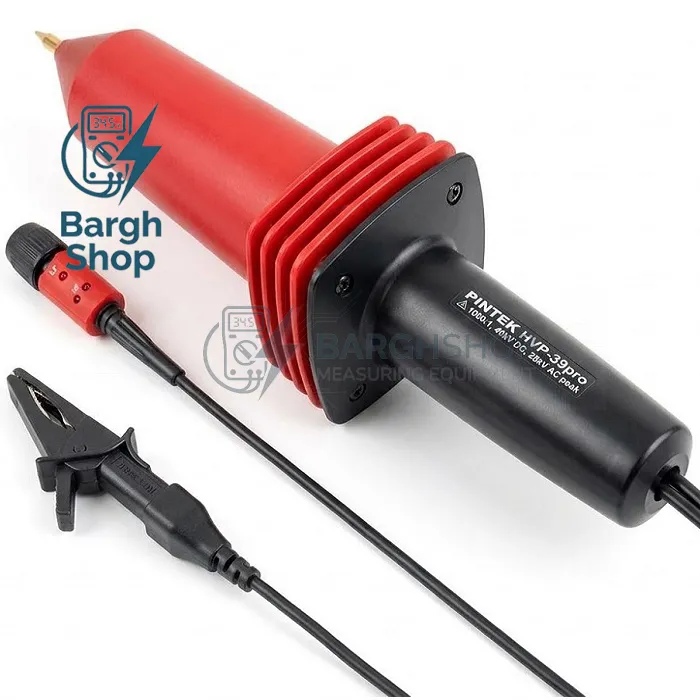

پروب Pintek HVP-39pro دارای ساختاری تلسکوپی و بلند با گارد ایمنی دستی (Hand Guard) عریض است. این گارد برجسته مانع از نزدیک شدن دست اپراتور به بخش های ولتاژ بالا حین تست می‌شود. بدنه پروب از پلاستیک‌های فشرده دی الکتریک با مقاومت عایقی بسیار بالا ساخته شده تا از فرار جریان یا ایجاد قوس الکتریکی جلوگیری کند. کابل رابط دستگاه از نوع شیلددار فشار قوی با انعطاف پذیری مناسب و طول استاندارد است که به اپراتور اجازه می‌دهد فاصله ایمن را با منبع ولتاژ بالا حفظ کند.
چرا نسبت تضعیف 1000:1 و امپدانس 1000MΩ در HVP-39pro حیاتی است؟
هنگام اندازه گیری مدارات فشار قوی، کوچک ترین جریان کشیده شده توسط ابزار اندازه گیری می‌تواند عملکرد مدار را مختل کرده یا باعث آسیب شود. مقاومت ۱۰۰۰ مگاا همی دستگاه Pintek HVP-39pro باعث می‌شود جریان عبوری از پروب به چند میکروآمپر محدود شود که کاملاً ایمن است. همچنین نسبت تضعیف 1000:1 به این معنی است که شما می‌توانید با یک مولتی متر معمولی ۱۰ دلاری، ولتاژهای سنگین تا ۴۰,۰۰۰ ولت را با ایمنی و دقت بالا اندازه گیری کنید.
کاربردهای اصلی پروب های ولتاژ Pintek HVP-39pro در صنایع
این پروب فشار قوی تخصصی در حوزه های صنعتی و آزمایشگاهی زیر کاربرد گسترده دارد:
۱. آزمایشگاه های فشار قوی، دانشگاه ها و مراکز تحقیقاتی
تست و کالیبراسیون تجهیزات های‌ولتاژ، بررسی شکست عایقی مواد و آزمایش های متالوژی.
۲. عیب یابی و تعمیرات سیستم های اشعه ایکس، CRT و لیزر
اندازه‌گیری ولتاژ آنود در دستگاه های تصویربرداری پزشکی، مانیتورهای صنعتی قدیمی، دستگاه های برش لیزری CO2 و میکروسکوپ های الکترونی.
۳. تست منابع تغذیه HV، کوره های القایی و سیستم های جرقه زن
اندازه گیری خروجی ترانسفورماتورهای های ولتاژ، منبع تغذیه پلاسما، سیستم های انژکتور و جرقه زن های صنعتی.
جدول مشخصات فنی پروب فشار قوی Pintek HVP-39pro
| پارامتر فنی |
مشخصات و مقدار |
| برند و کشور سازنده |
پینتک (Pintek) - ساخت تایوان |
| نوع دستگاه |
پروب فشار قوی / های ولتاژ (High Voltage Probe) |
| حداکثر ولتاژ مستقیم (DC Voltage) |
0 ~ 39kV DC |
| حداکثر ولتاژ متناوب (AC Voltage) |
0 ~ 27kV AC (50/60Hz) | peak approx. 40kV |
| نسبت تضعیف (Attenuation Ratio) |
1000:1 (1V خروجی به ازای 1000V ورودی) |
| مقاومت ورودی (Input Resistance) |
1000MΩ (1000 Mega Ohms) |
| ظرفیت خازنی ورودی (Input Capacitance) |
حدود 2.0pF |
| دقت اندازه‌گیری (Accuracy) |
DC: ±1% (تا 20kV) / ±2% (تا 39kV) | AC: ±5% (در 50/60Hz) |
| طول کابل و ابعاد |
طول کابل: ۱ متر | طول پروب: حدود ۳۴۰ میلی‌متر | وزن: حدود ۴۶۰ گرم |
| اقلام همراه |

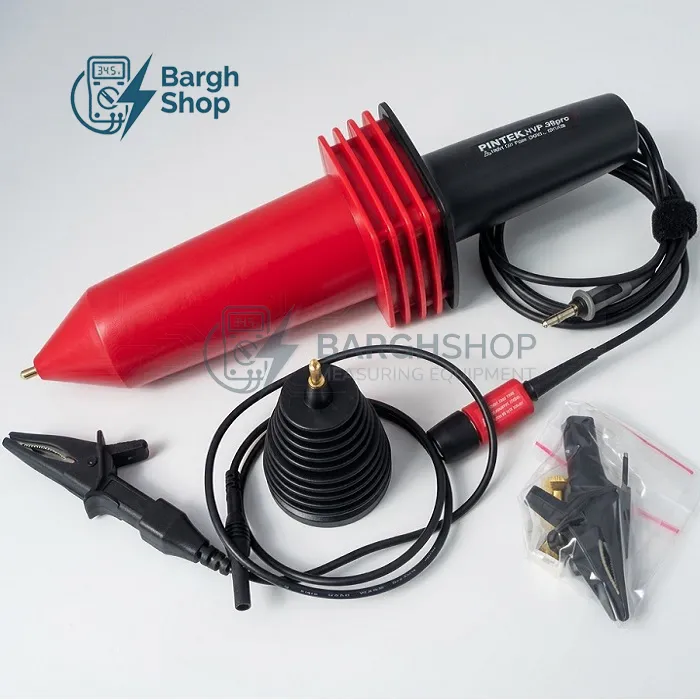

پروب HVP-39pro، سری قلابی (Hook Tip)، سری سوزنی، کابل گراند با گیره سوسماری و دفترچه راهنما |
مزایا و معایب پروب فشار قوی Pintek HVP-39pro
شناخت نقاط قوت و محدودیت های این دستگاه به انتخابی آگاهانه کمک می‌کند:
نقاط قوت (مزایا)
-
تحمل ولتاژ بالا تا ۳۹ کیلوولت DC با دقت فوق العاده
-
نسبت تضعیف دقیق 1000:1 با امکان اتصال مستقیم به انواع مولتی متر
-
امپدانس ورودی بسیار بالای ۱۰00MΩ جهت جلوگیری از افت ولتاژ مدار
-
طراحی بسیار ایمن با گارد دست عریض و عایق بندی دی الکتریک چندلایه
-
کیفیت ساخت ممتاز و دوام بالا تحت لیسانس Pintek تایوان
-
همراه داشتن سری قلابی جهت اتصال راحت بدون درگیر شدن دست اپراتور
نقاط ضعف (معایب)
چرا خرید Pintek HVP-39pro از برق شاپ؟ (نتیجه‌گیری)
اگر برای تست منابع تغذیه فشار قوی، آزمایشگاه های برق، تعمیرات سیستم های لیزر، اشعه ایکس یا تجهیزات های ولتاژ صنعتی به یک پروب ایمن، دقیق، ۳۹ کیلوولتی و باکیفیت تایوانی نیاز دارید، Pintek HVP-39pro یکی از بهترین و مطمئن ترین گزینه های موجود در بازار جهانی است.
